首次合作就获好评:“系统确实好用,期待更多合作!”

在这期知课堂里,小编要和大家介绍的案例来自于我们首次合作的某风电企业里的首个案例。都说第一次合作会历经“艰难险阻” ,没想到容知日新“初战告捷”,客户对容知日新的产品与服务赞不绝口,还表示:“系统确实好用,后期其他风场可能也要上!”具体情况如何,让我们一起来看看吧~


 1

诊断缘由

低频加速度时域波形与速度波形均可见中间轴转频冲击。


 2

诊断结论

中间轴齿面中期损伤,齿面剥落或断齿,可能会存在裂纹,近期有劣化。


 3

诊断建议

建议近期安排检查齿轮箱中间轴附近齿轮损伤情况,检查滤芯内铁屑含量有无异常。


 4

故障分析

1.  趋势、指标参数等证据说明

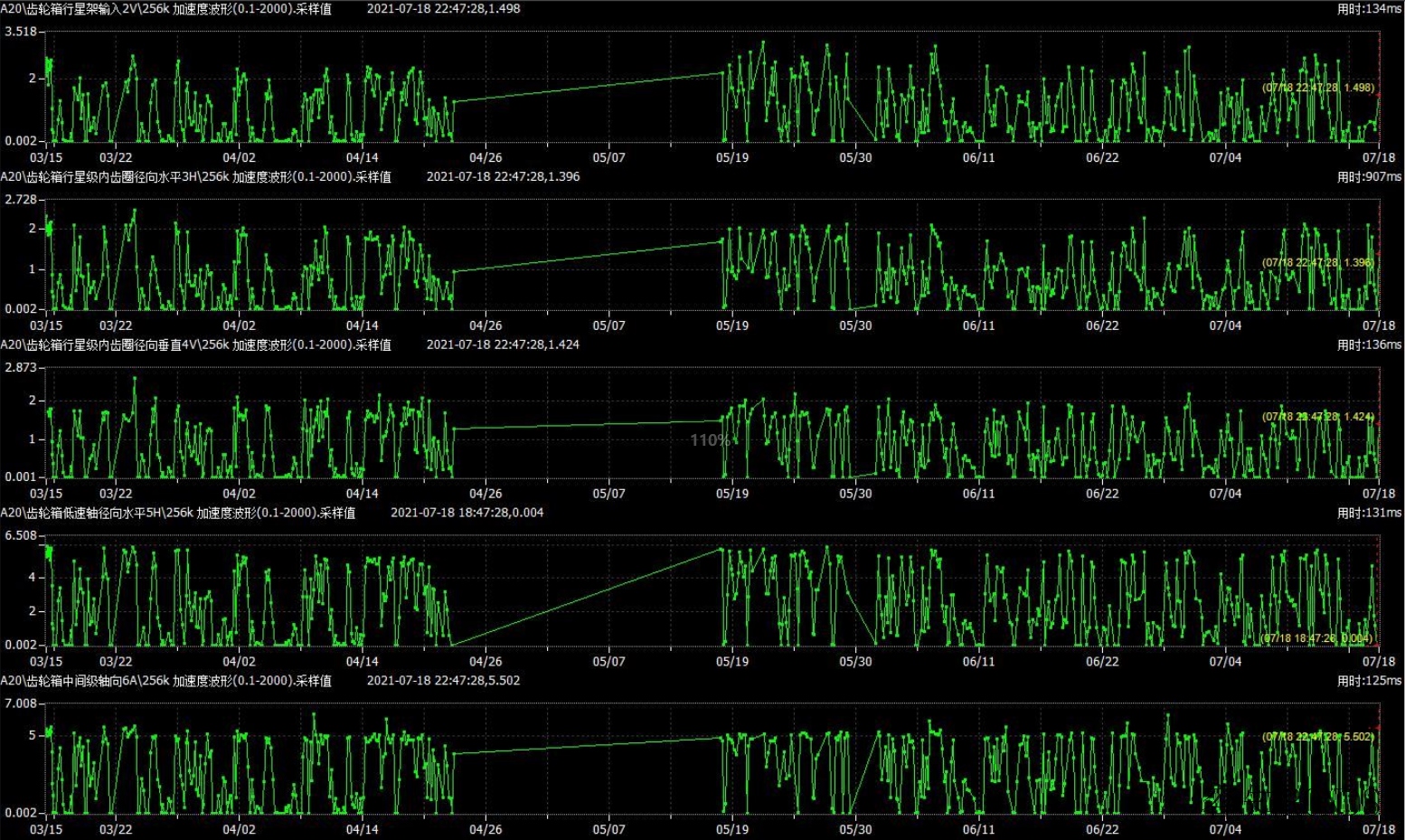

(1)齿轮箱各测点低频加速度趋势稳定。

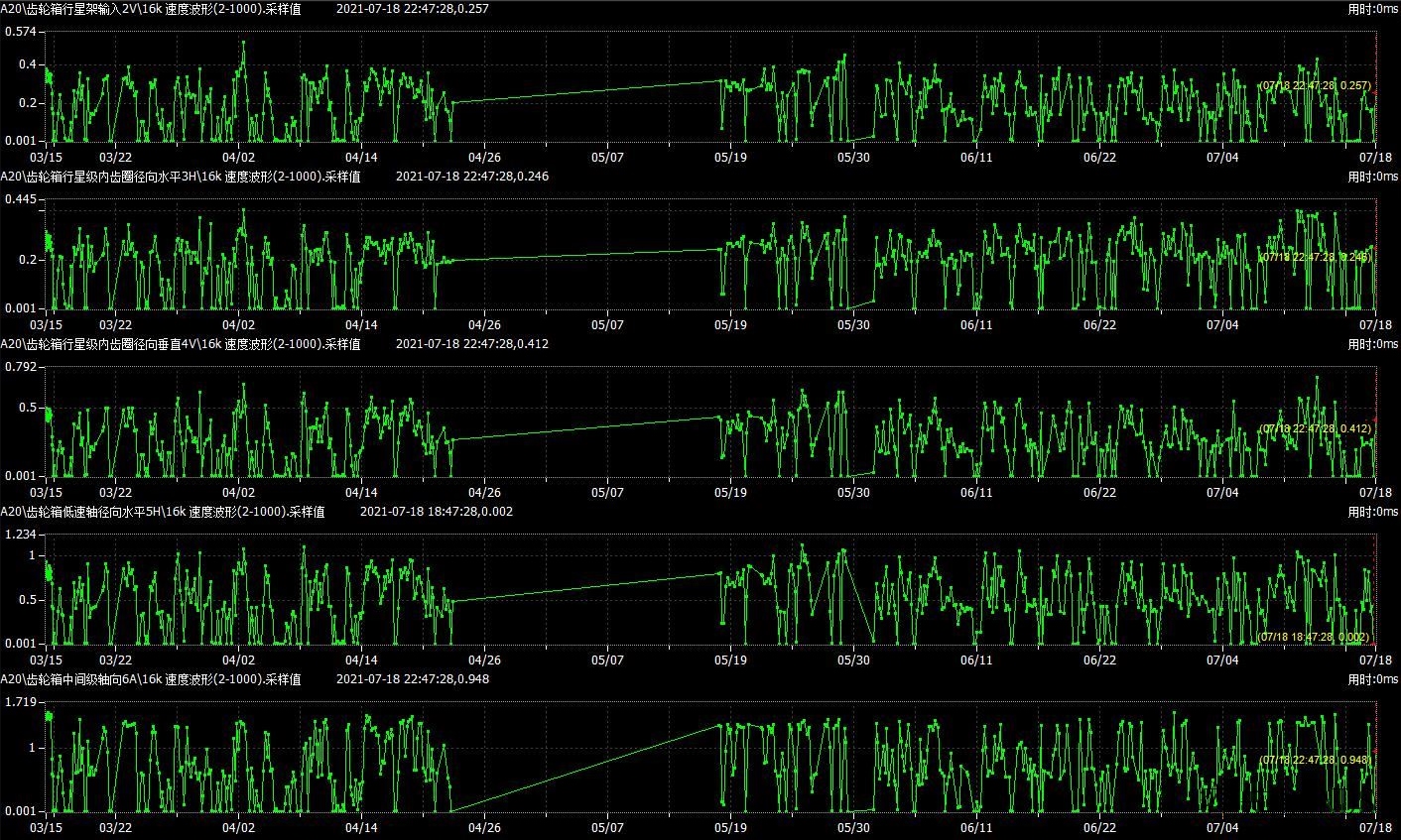

(2)速度趋势也相对平稳。


2.时域、频谱、包络解调等有用证据说明

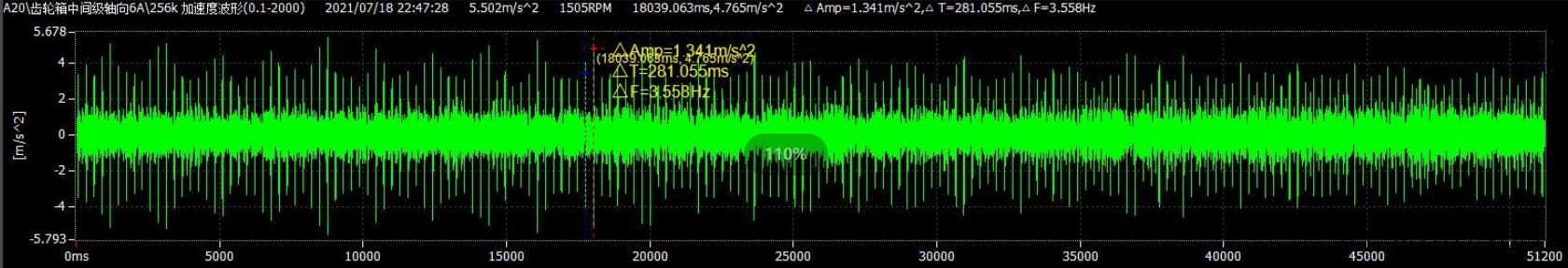

(1)6A测点低频加速度时域波形150-300HZ滤波可见周期性的中间轴转频冲击。

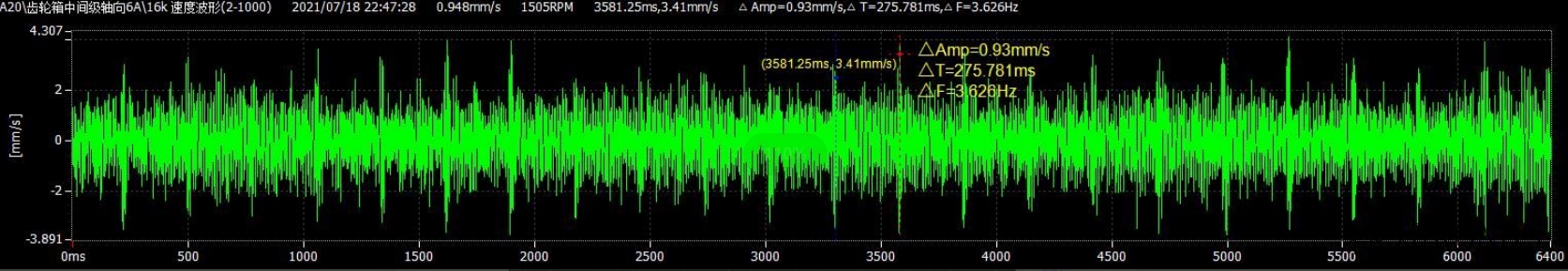

(2)速度波形无需滤波也可见中间轴转频冲击,周期性较好。

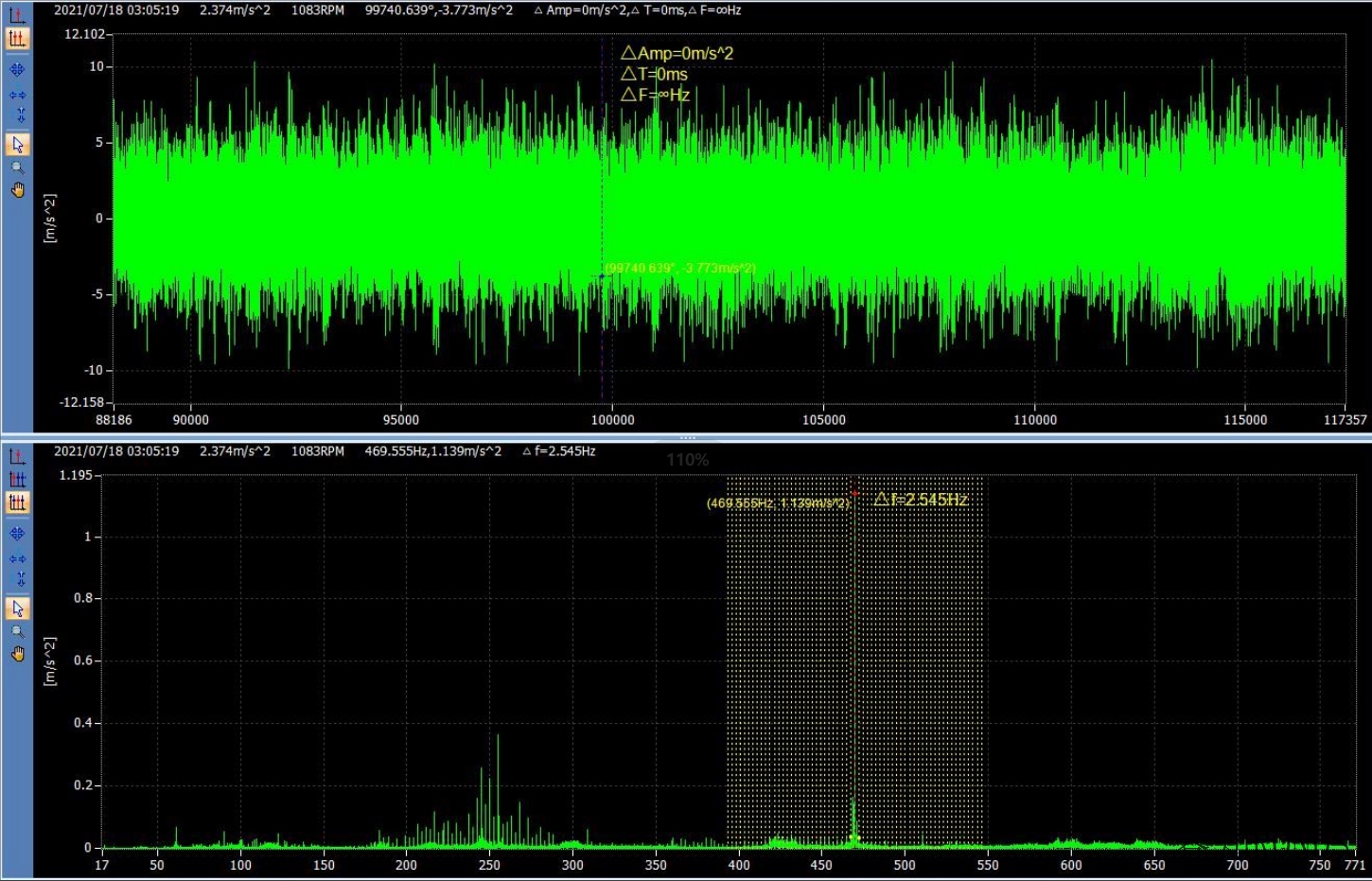

(3)阶次分析可见二级啮合和三级啮合附近均带有较多的中间轴转频边带。



 5

检维修过程描述


#1

2021年07月27日

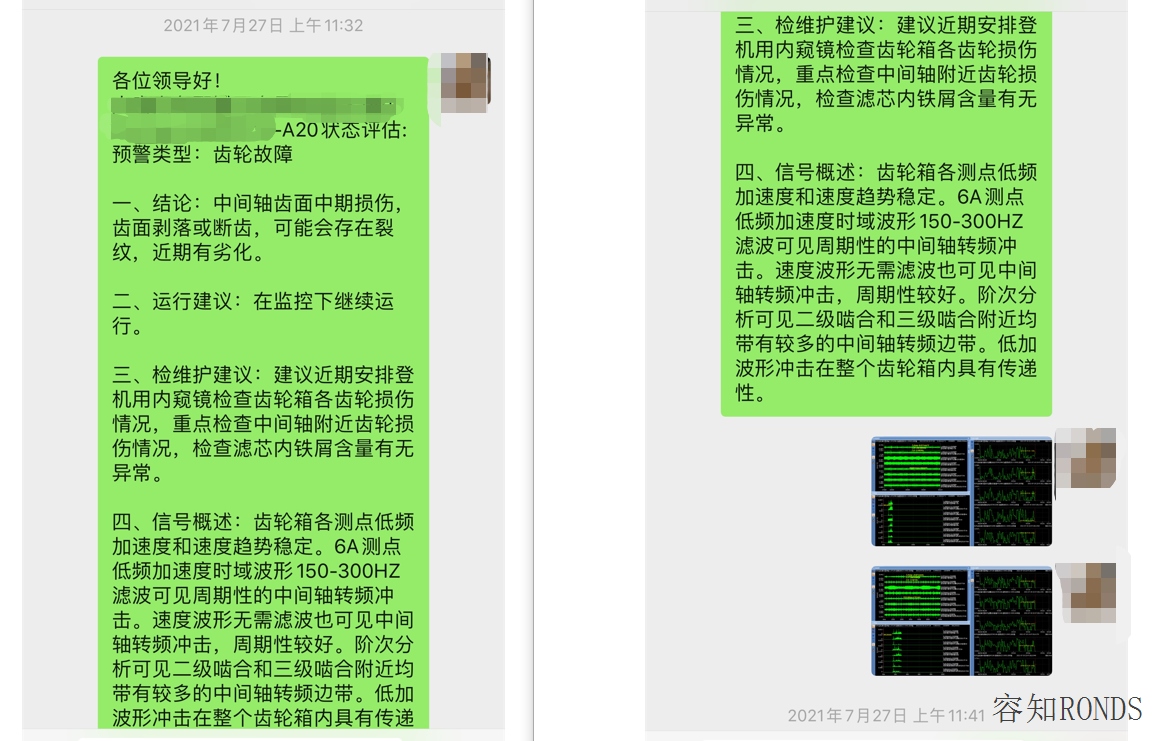

■ 发现振动数据异常,诊断工程师江江(花名)告知客户现场工作人员:中间轴齿面中期损伤,齿面剥落或断齿,可能会存在裂纹,近期有劣化。


■  检维护建议:建议近期安排检查齿轮箱各齿轮损伤情况,重点检查中间轴附近齿轮损伤情况,检查滤芯内铁屑含量有无异常。

#2

2021年08月25日

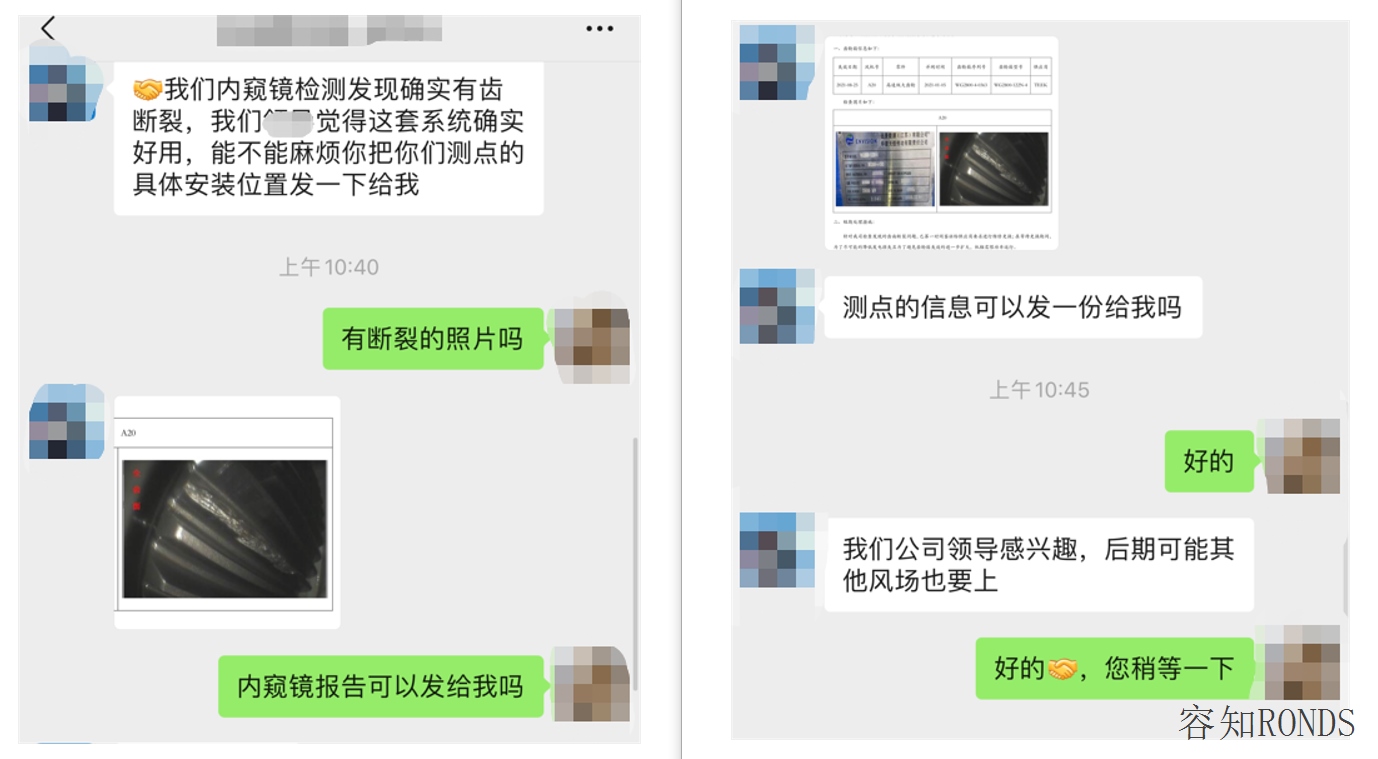

■  客户现场工作人员对故障设备进行检查,检查结果显示高速级大齿轮齿面断裂,与诊断报告相符。客户还表示:“这套系统确实好用,后期其他风场可能也会上。”



 6

检修照片

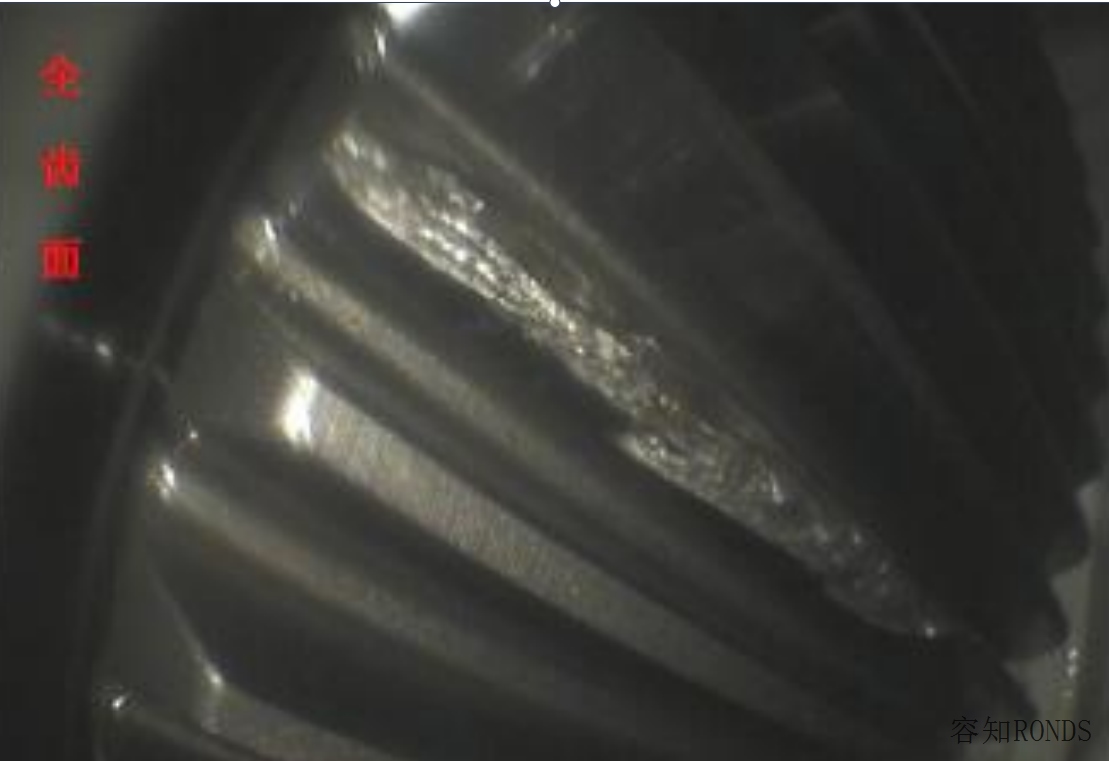

设备故障图


以上就是今天的设备故障诊断案例啦,希望各位小伙伴可以在学习中有所收获!
