知课堂丨发现齿轮箱中间齿轮齿面断裂，判断非常准确！

知课堂

诊断判断

齿轮箱3轴输出侧4H，三级报警

齿轮箱 2 轴齿面早中期损伤

主要为齿面点蚀剥落为主

不排除存在局部断齿

当前存在劣化趋势

近期请加强关注

知课堂

检维修建议

设备目前处可监控运行状态，建议择机安排检查。择机检查齿轮箱2轴大、小齿面磨损情况。

知课堂

设备信息

知课堂

故障分析

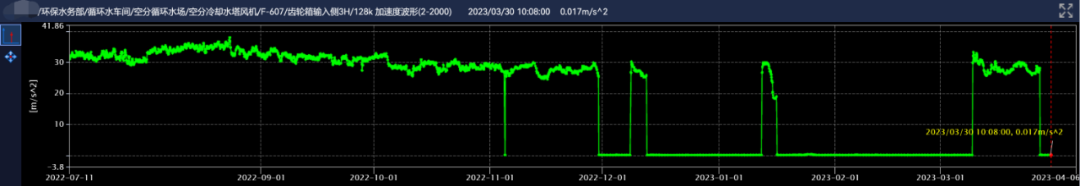

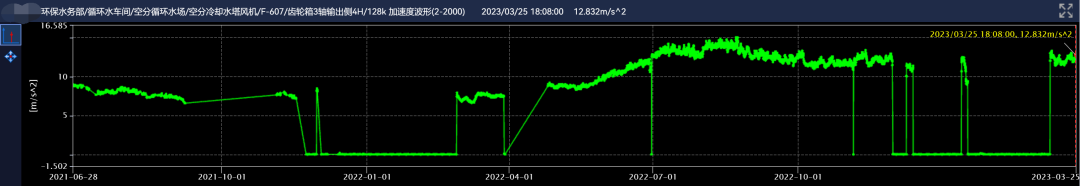

▲ 近期齿轮箱3轴测点位置低加振动总值未见明显上升趋势。

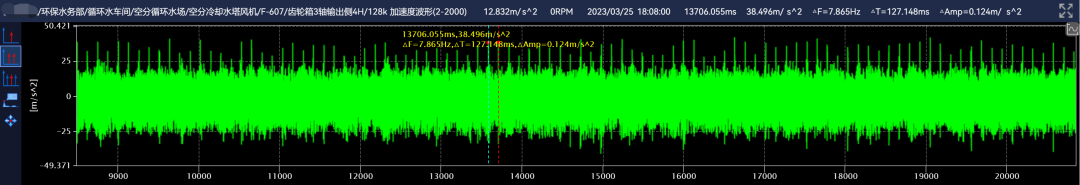

▲ 低加波形中冲击特征较明显，冲击间隔接近2轴转频。

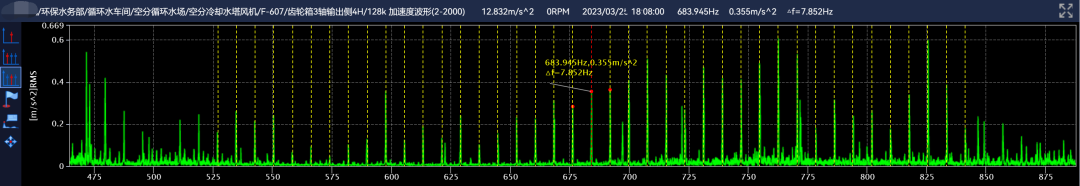

▲ 低加频谱中存在大量等间隔谱线，谱线间隔接近2轴转频。

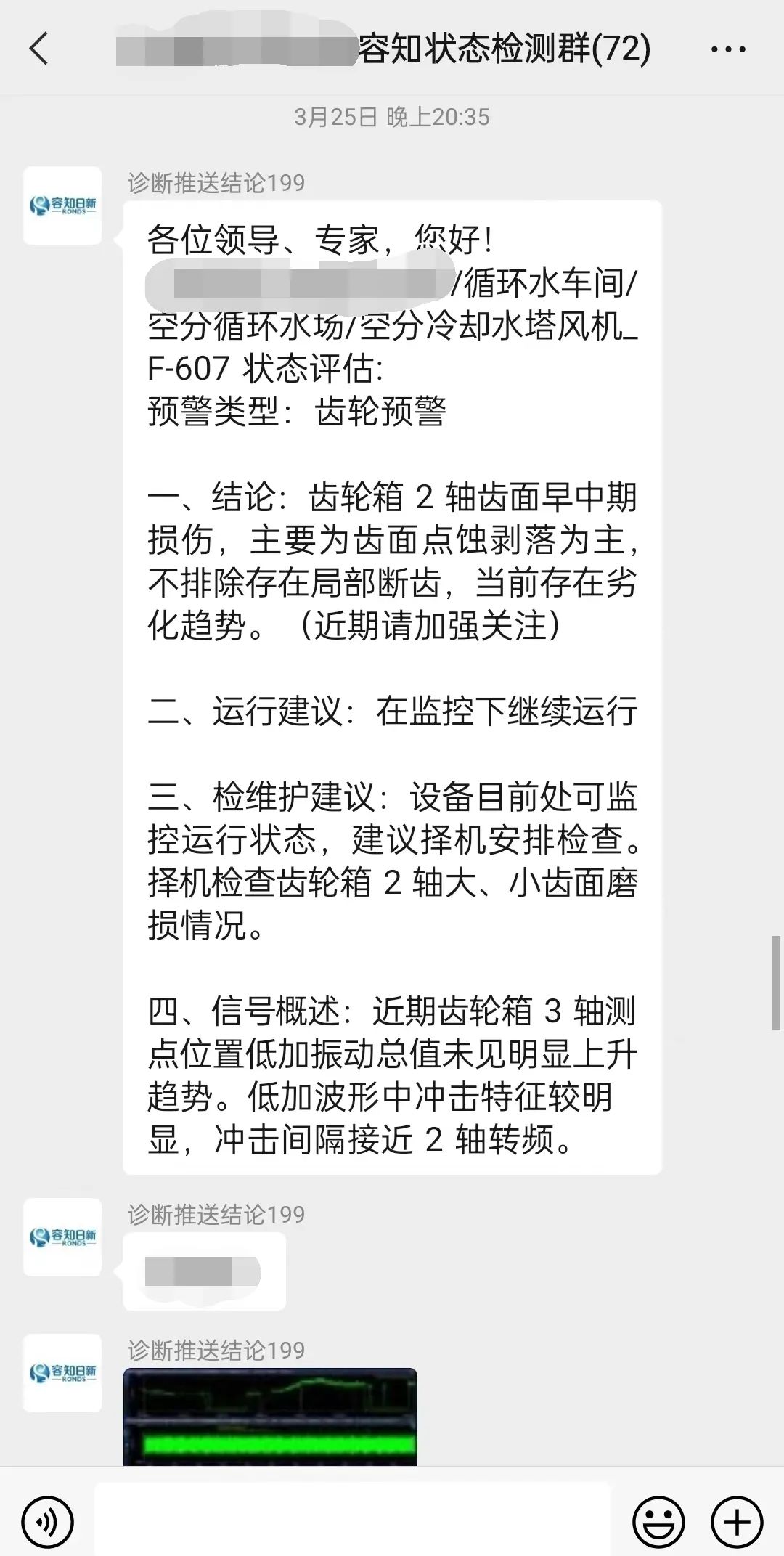

2023-03-25 20:35

容知日新诊断工程师第一时间向项目现场推送故障信息。

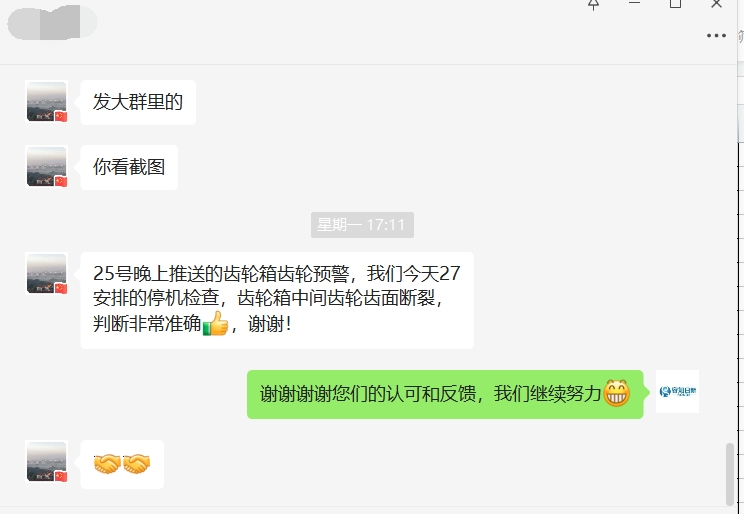

2023-03-27 17:11

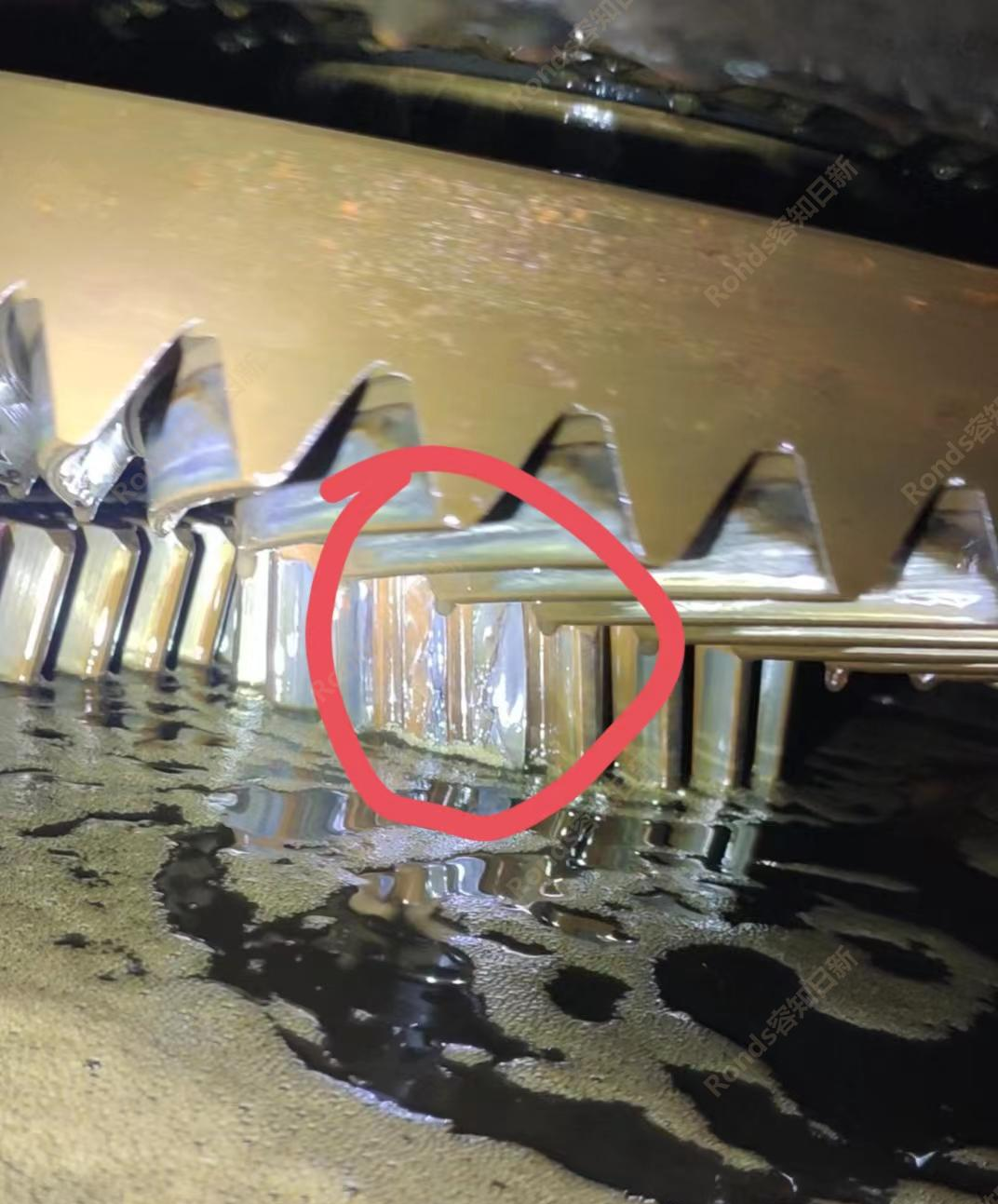

现场检查与推论一致，客户给出较高评价。
