诊断判断

加氢进料泵0239-P-101A/泵自由端4A  2级报警

泵自由端轴承早中期损伤

外圈滚道点蚀磨损，保持架卡涩磨损

近期可见劣化趋势

知课堂

检维修建议

设备目前处可监控运行状态，建议择机安排检查。巡检关注泵端轴承运行异响和温升，改善轴承润滑条件延缓劣化，择机检查轴承损伤情况。

知课堂

设备信息

知课堂

故障分析

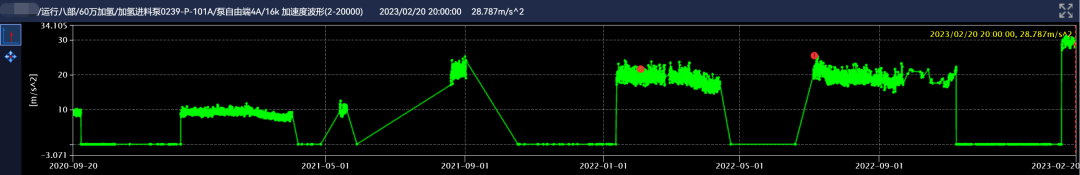

▲ 泵自由端高频加速度振动总值较上次停机前有显著抬升。

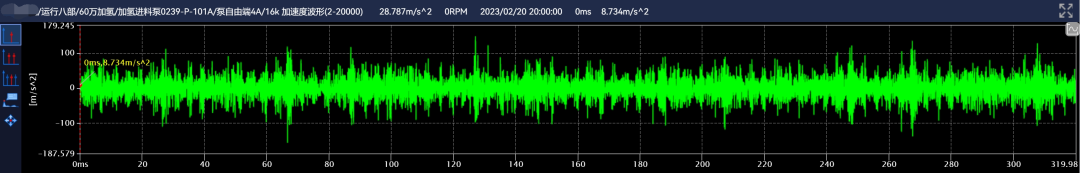

▲ 泵自由端高频加速度时域波形可见冲击特征，规律性不显著。

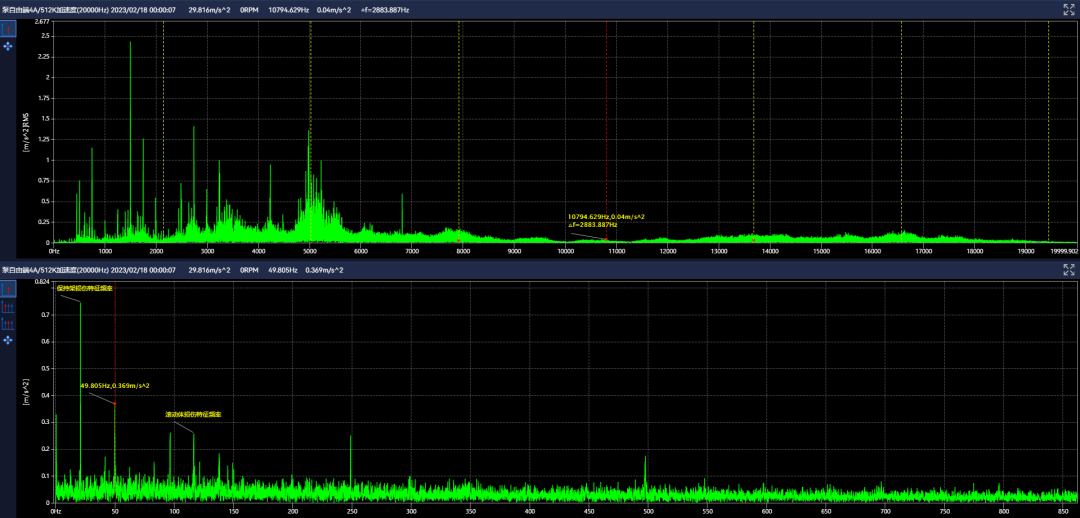

▲ 泵自由端高频加速度频谱中以 250Hz 频率及其谐波为主，频谱全频段可见底噪能量。

▲ 泵自由端长波形包络解调可见轴承外圈损伤特征频率及其丰富谐波和轴承保持架损伤特征频率。

▲ 泵自由端长波形频谱高频段包络解调同样可见轴承保持架损伤特征频率和滚动体损伤特征频率，保持架损伤特征频率较显著。

2023-02-21 19:25

容知日新诊断工程师第一时间向项目现场推送故障信息。

2022-03-01 16:41

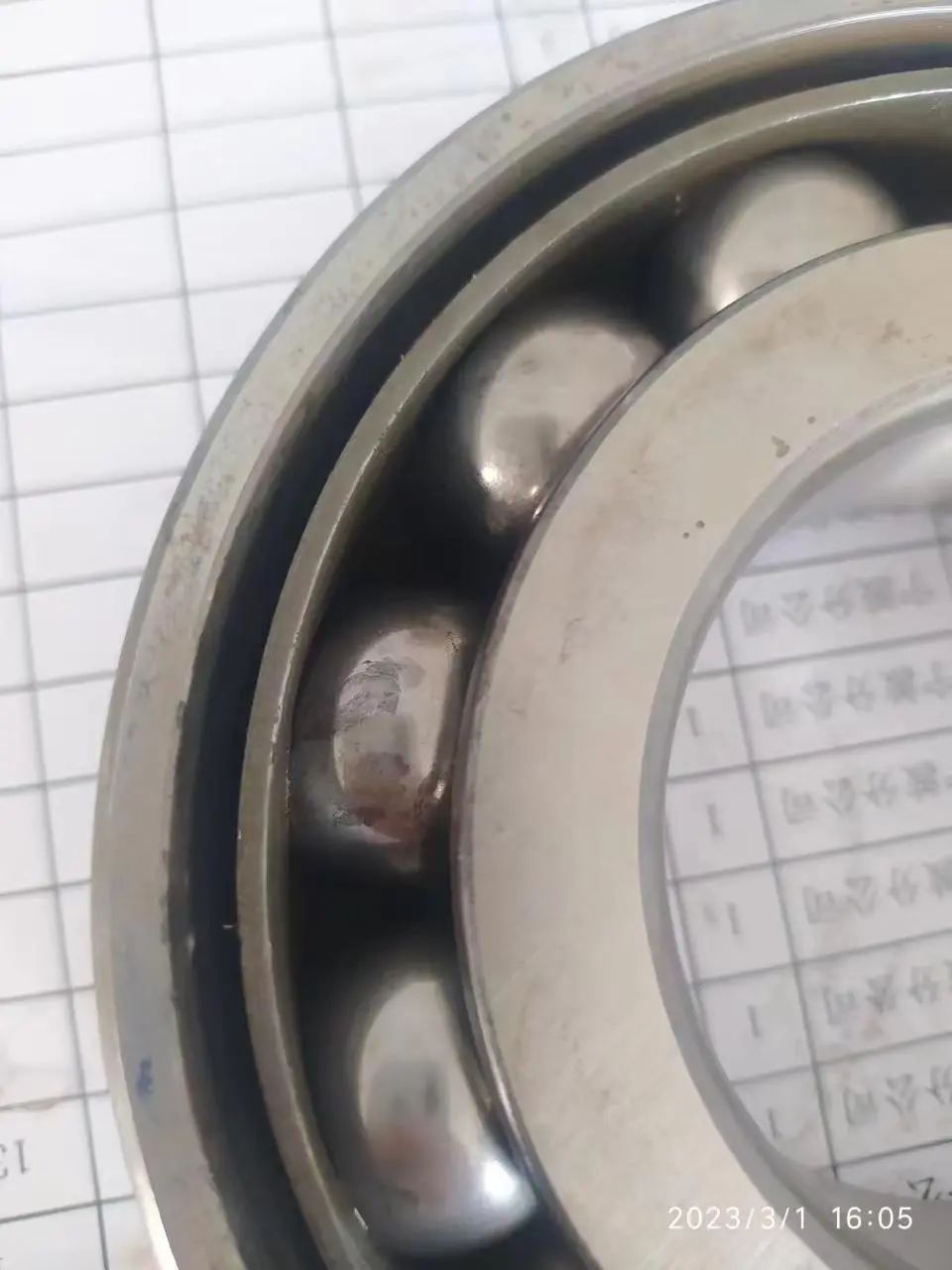

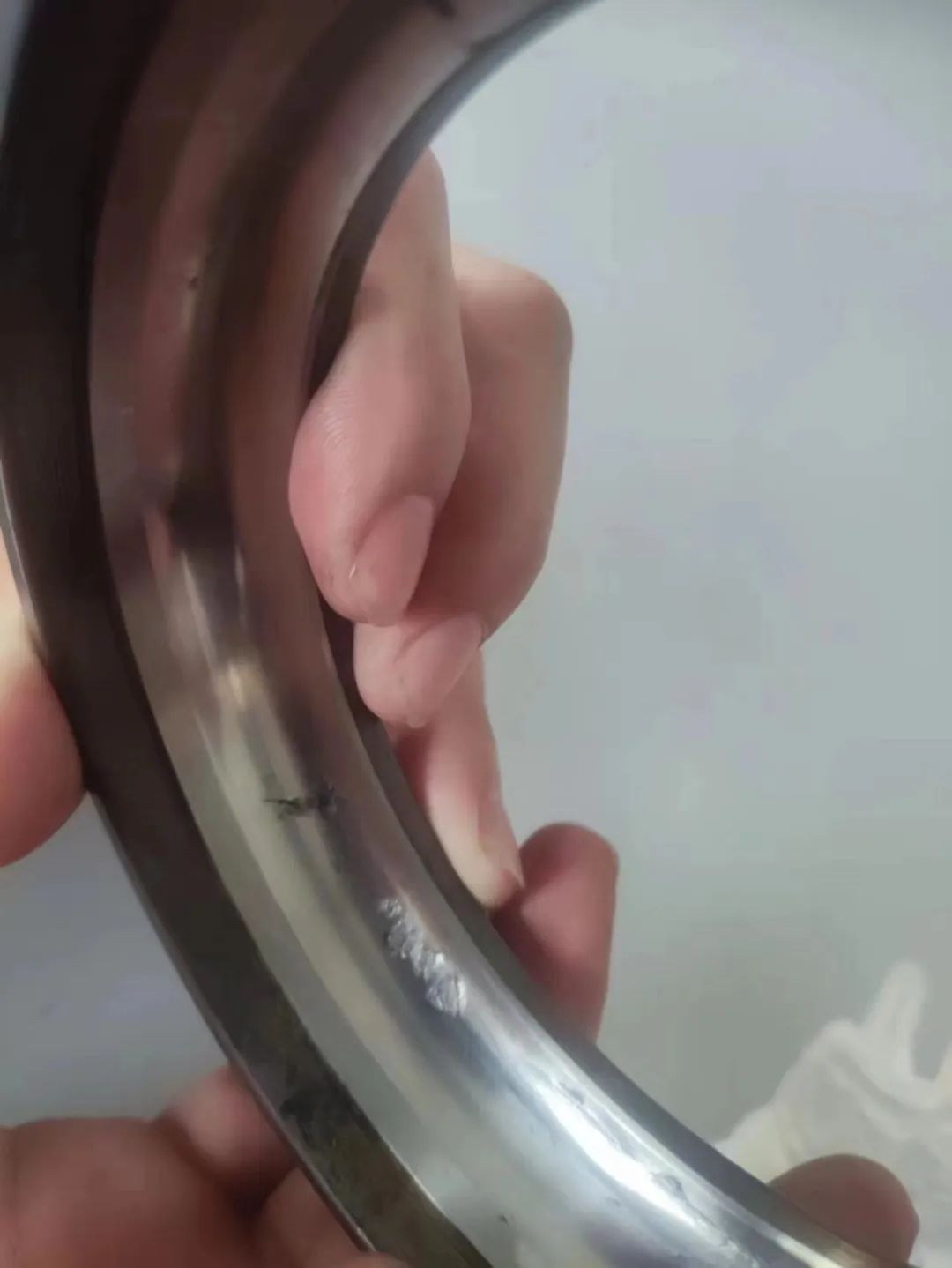

现场检查与推论一致，客户给予高度认可。
