知课堂 | 发现贯穿性裂纹,监测结果准确!

某风电场齿轮箱各测点显示异常?究竟哪里出了问题,快来一探究竟~


1

诊断缘由

系统报警,齿轮箱各测点低频加速度采样值小幅度上升,波形存在冲击。


2

诊断结论

齿轮箱一级行星轮系齿面存在明显损伤,,存在剥落,近期存在劣化


3

检修建议

1、不建议长期运行。需尽快安排检查现场设备实际情况,设备长期在此状态下运行存在失效风险。


2、建议近期安排检查齿轮箱滤芯铁屑含量情况;安排内窥镜检查一级行星轮齿面损伤情况。

4

设备信息

机组类型:双馈2MW风机,齿轮箱为一级行星二级平行结构。

传感器类型:RH103加速度传感器

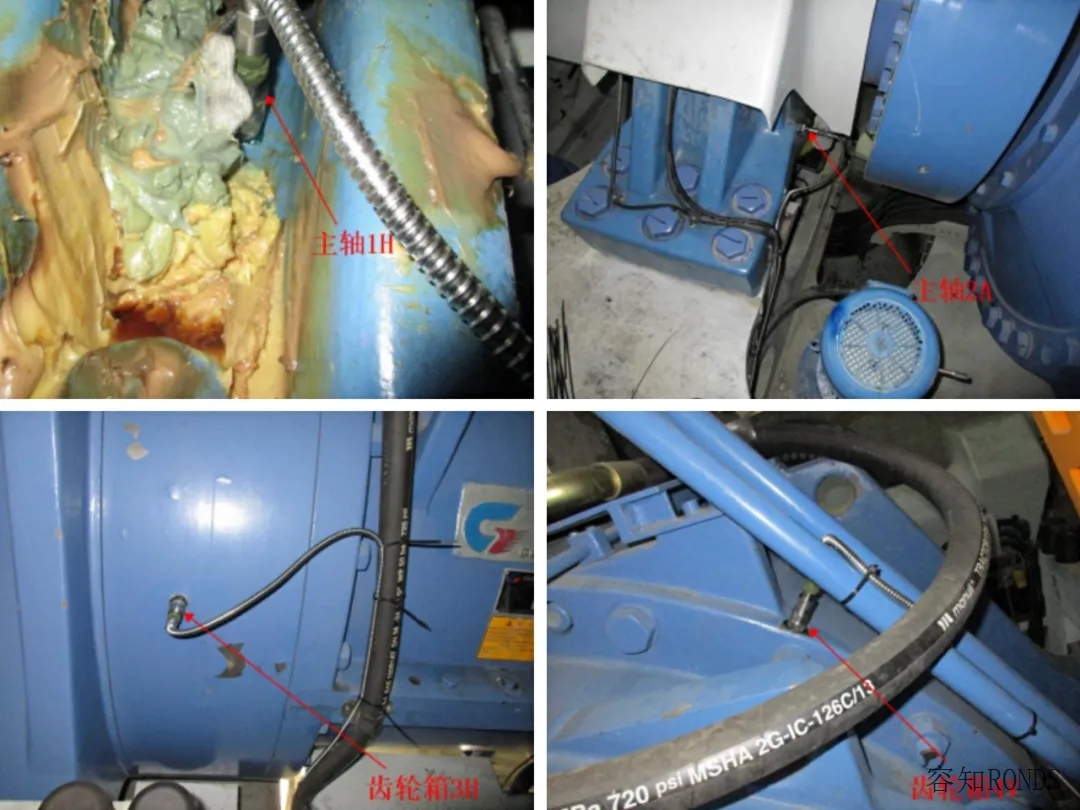

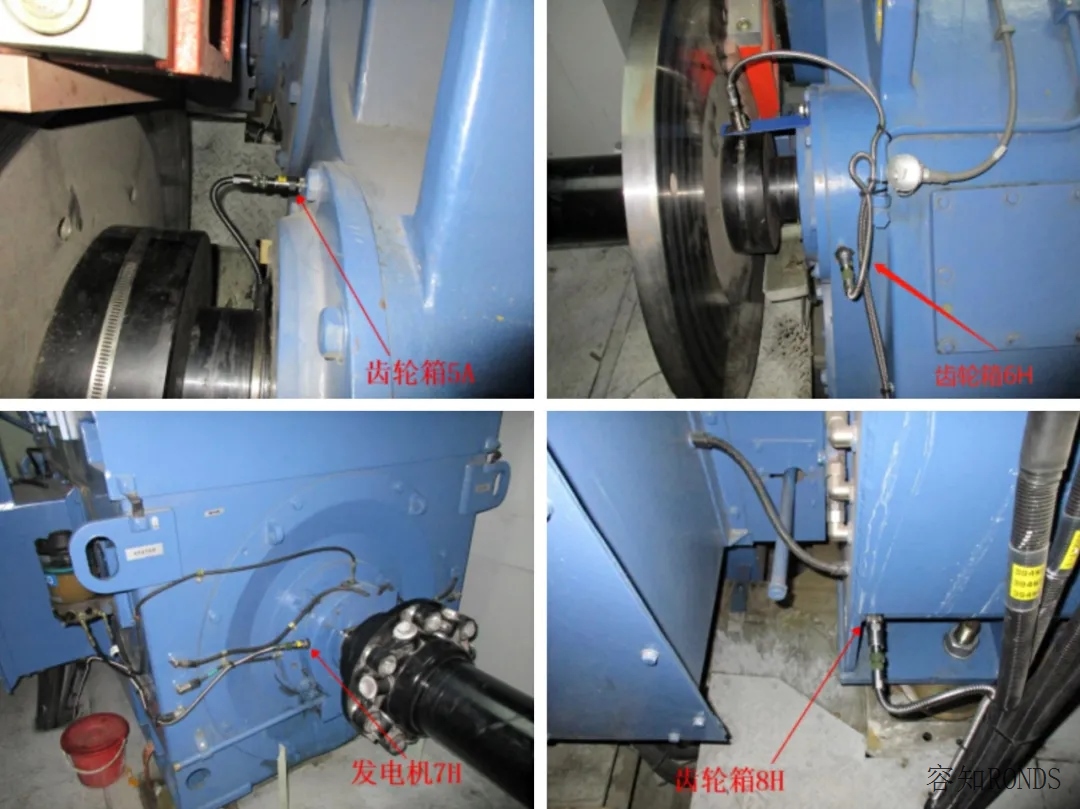

                                机组测点位置如下:



5

故障分析


1.趋势、指标参数等证据说明

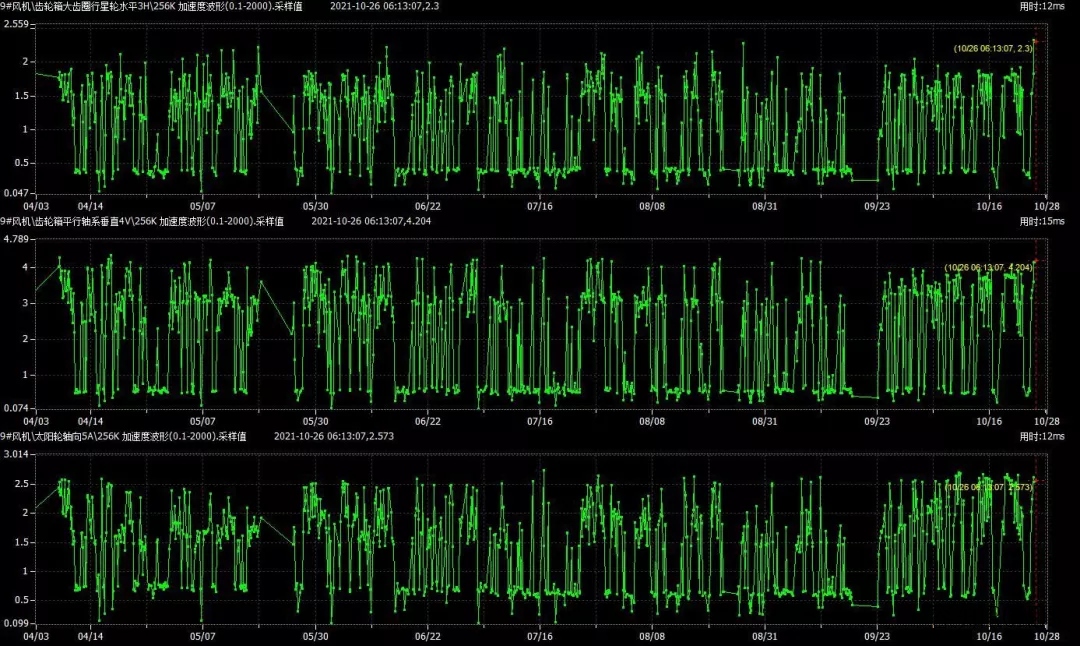

近期齿轮箱低速级加速度振动较前期有所上升。


设备多趋势


2.时域、频谱、包络解调等有用证据说明

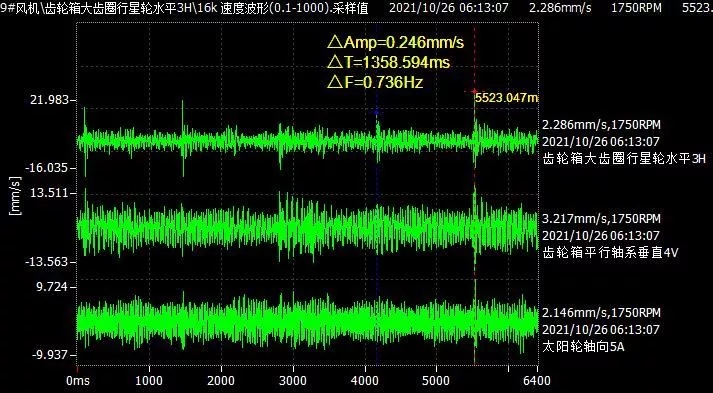

(1)速度时域波形中存在明显冲击,冲击间隔约为行星轮自转频率。


速度波形

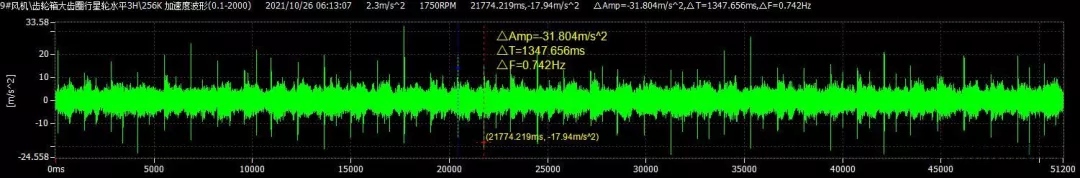

加速度波形

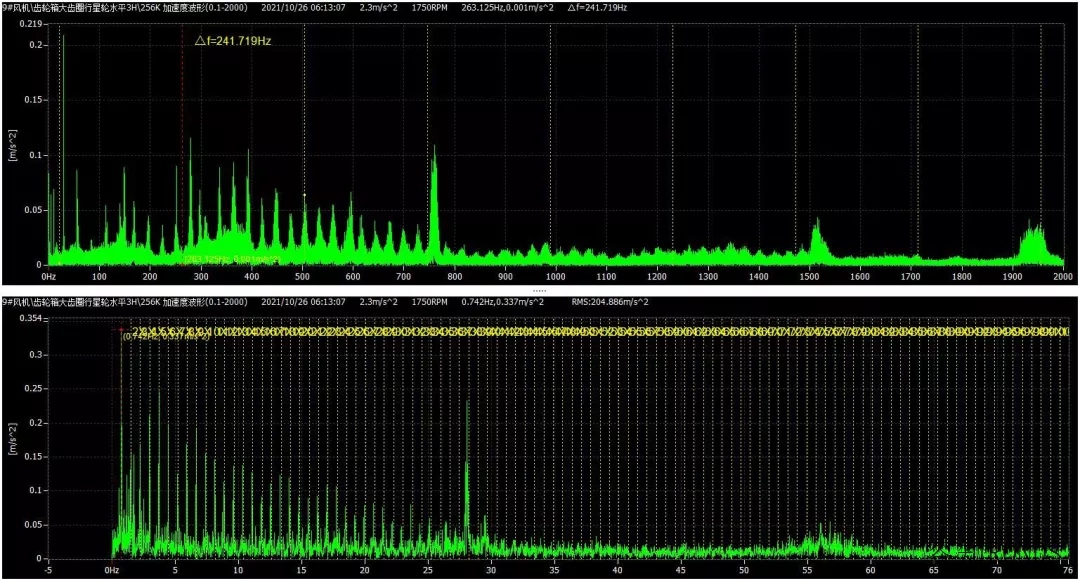

(2)频谱中100HZ以内频段能量较为集中,包络主要以行星轮自转频率为主。


加速度波形-包络调解


6

检维过程


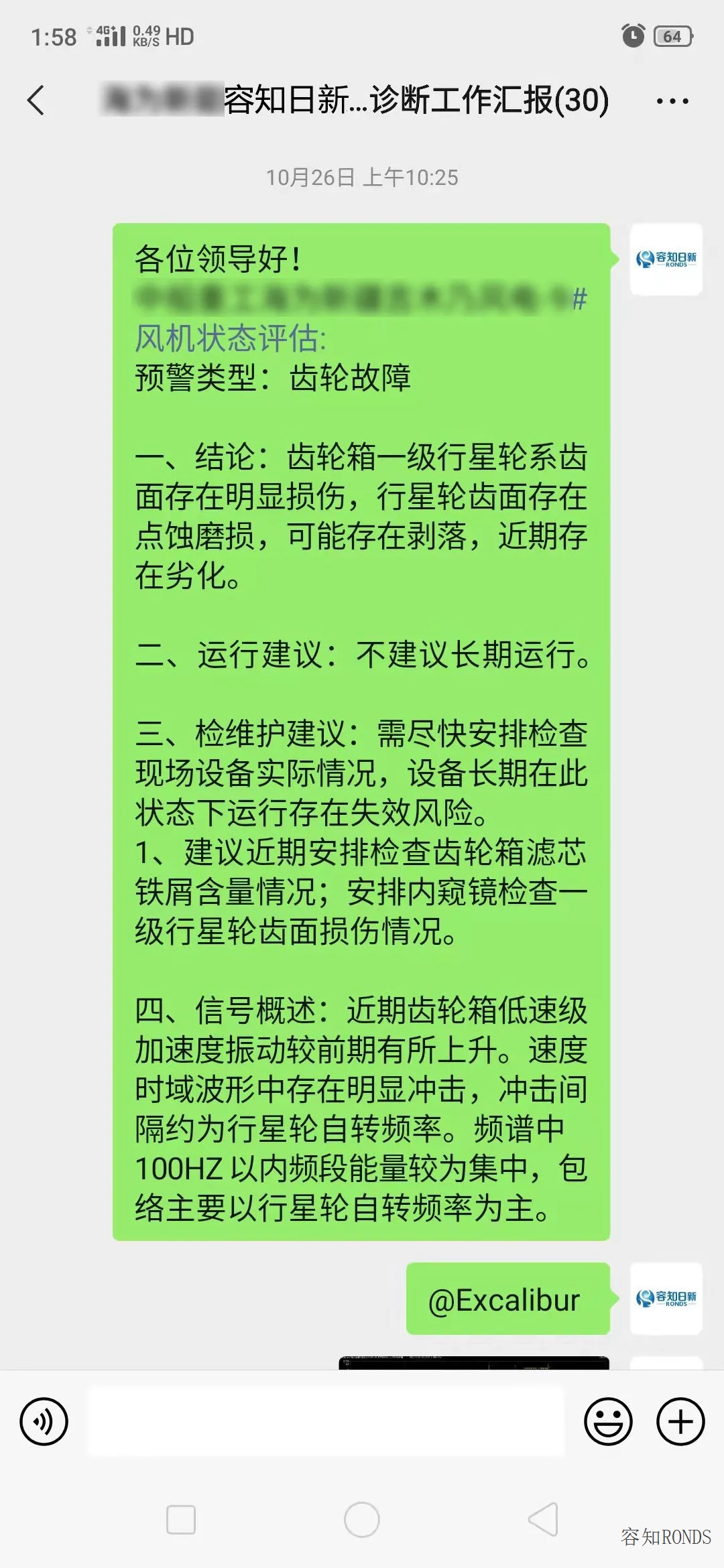

诊断工程师小知(化名)第一时间告知现场工作人员,设备长期运行有失效风险,需尽快安排检查现场设备实际情况。



现场工作人员反馈:“行星轮贯穿性裂纹,行星架磨损。监测结果准确无误!”

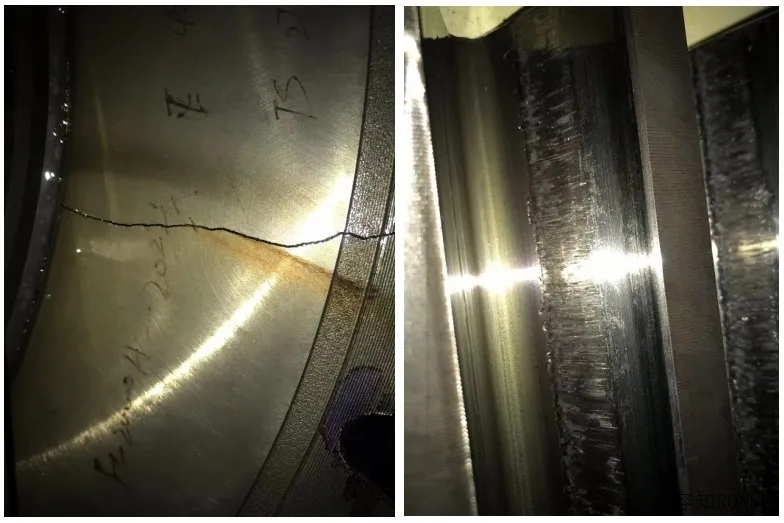

设备故障照片


7

现场验证

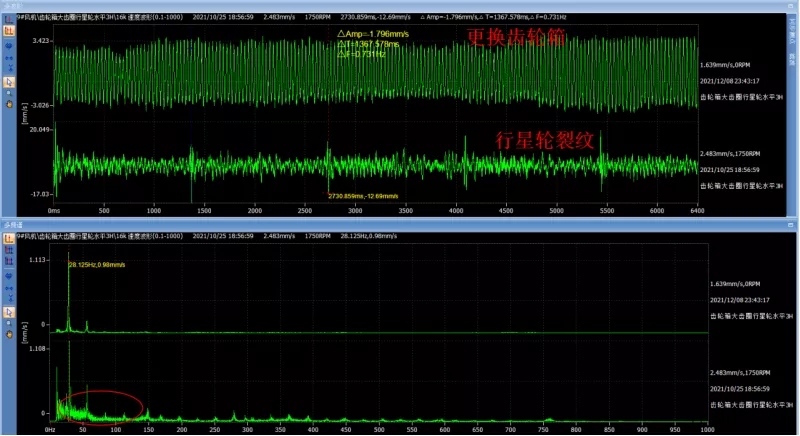

现场处理后恢复正常。
