知课堂 | 某钢铁企业减速机轴承故障案例

01

诊断缘由

减速机多测点振动上升显著


02

诊断结论

减速机1轴输出侧轴承保持架存在显著损伤,形式应为断裂,有解体失效风险。


03

诊断建议

尽快停机检查减速机1轴输出侧轴承,检查轴承保持架损伤情况。


设备信息:

机组类型:棒线材粗中轧机

传感器类型:RH103T加速度传感器

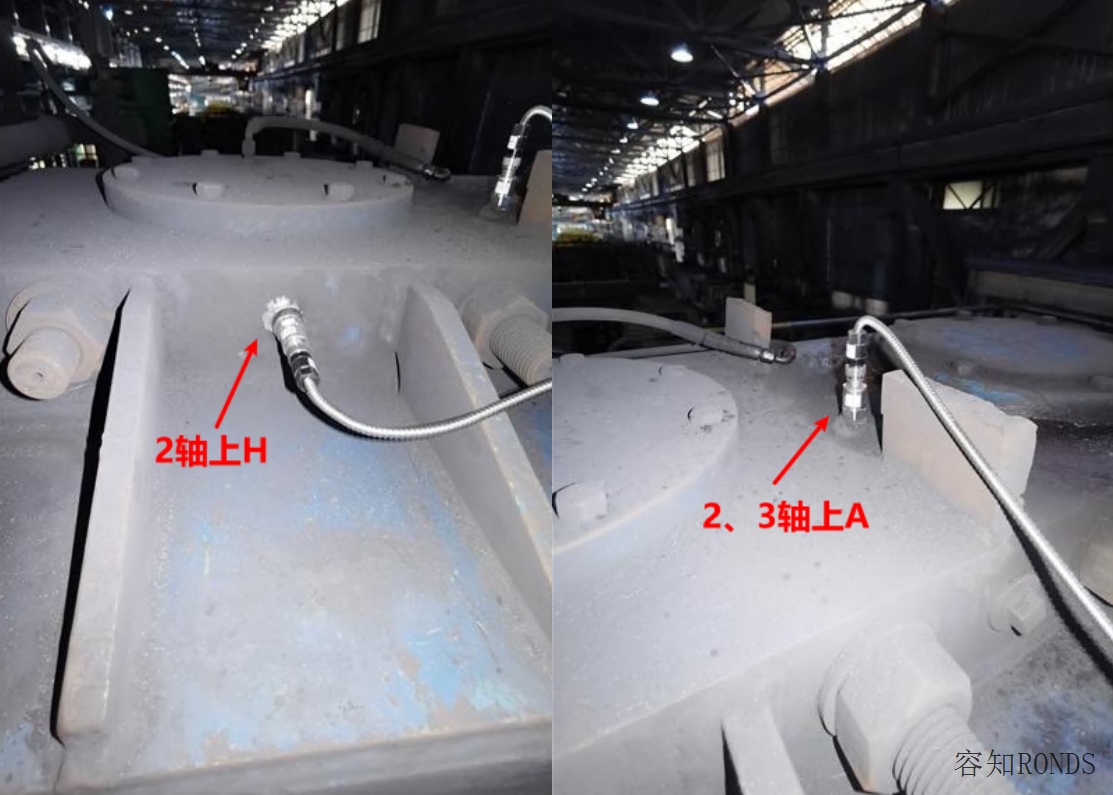

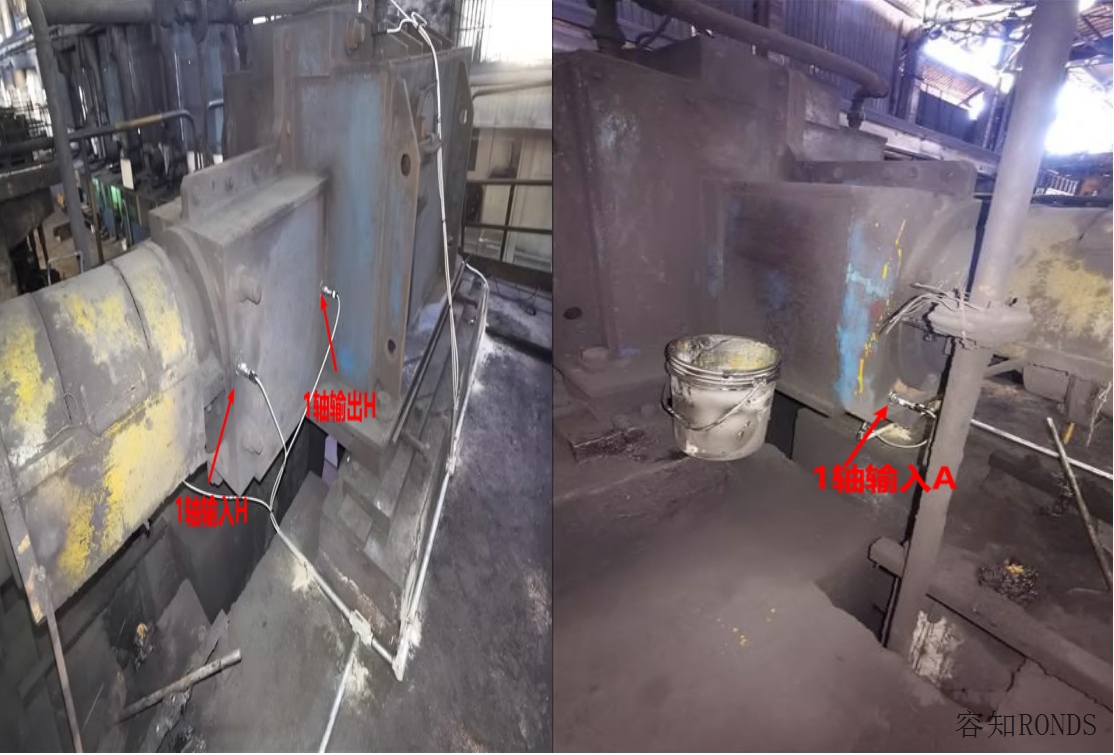

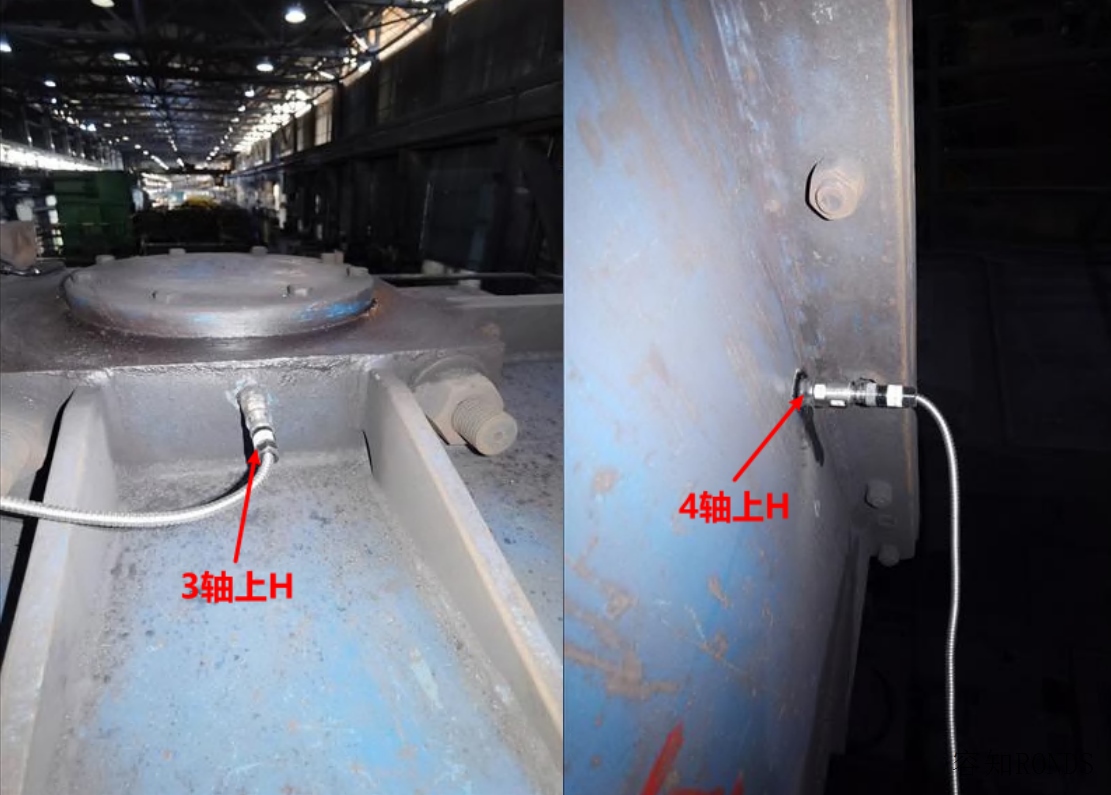

减速机测点位置如下:







04

故障分析


1.趋势、指标参数等证据说明

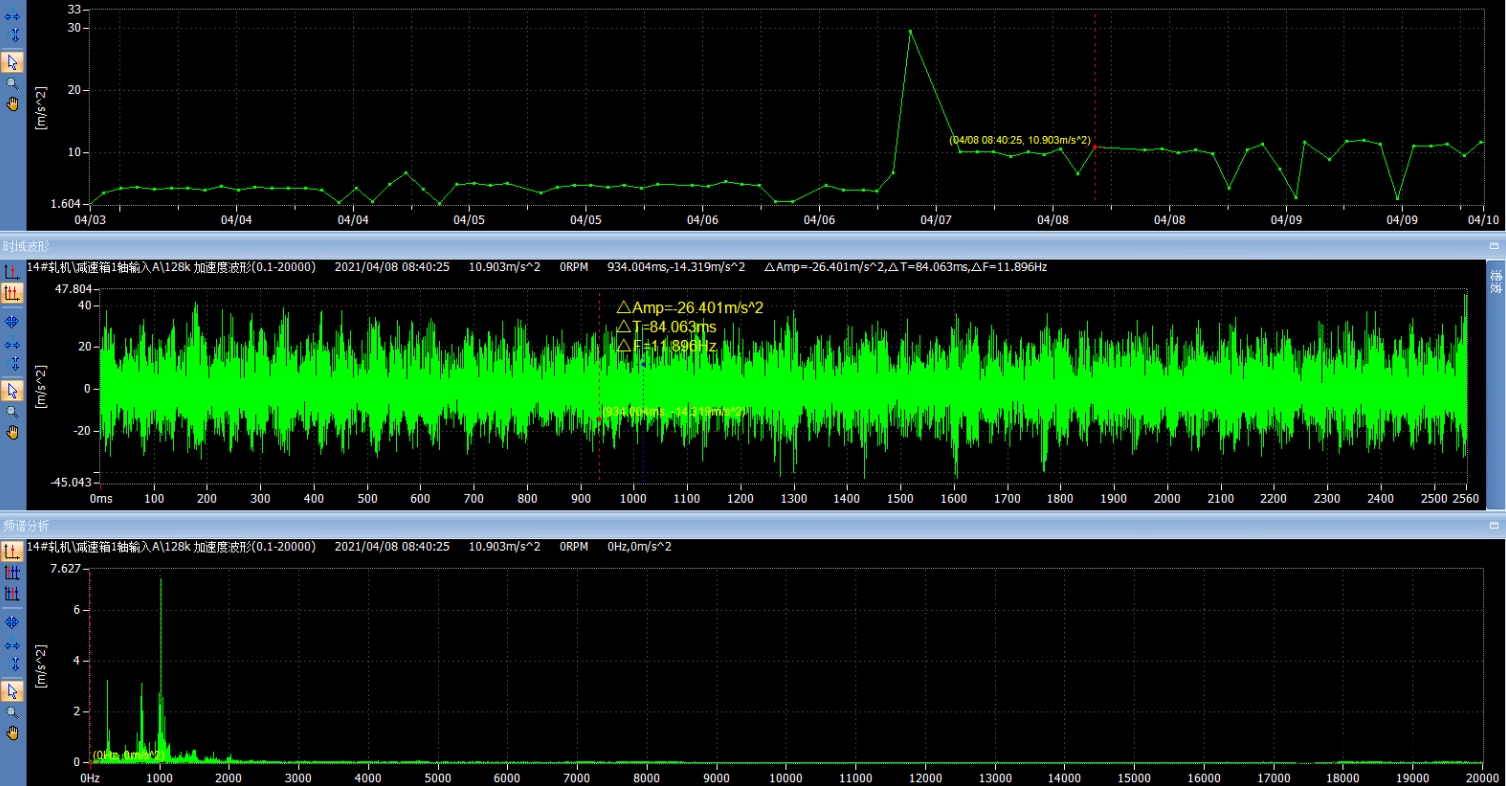

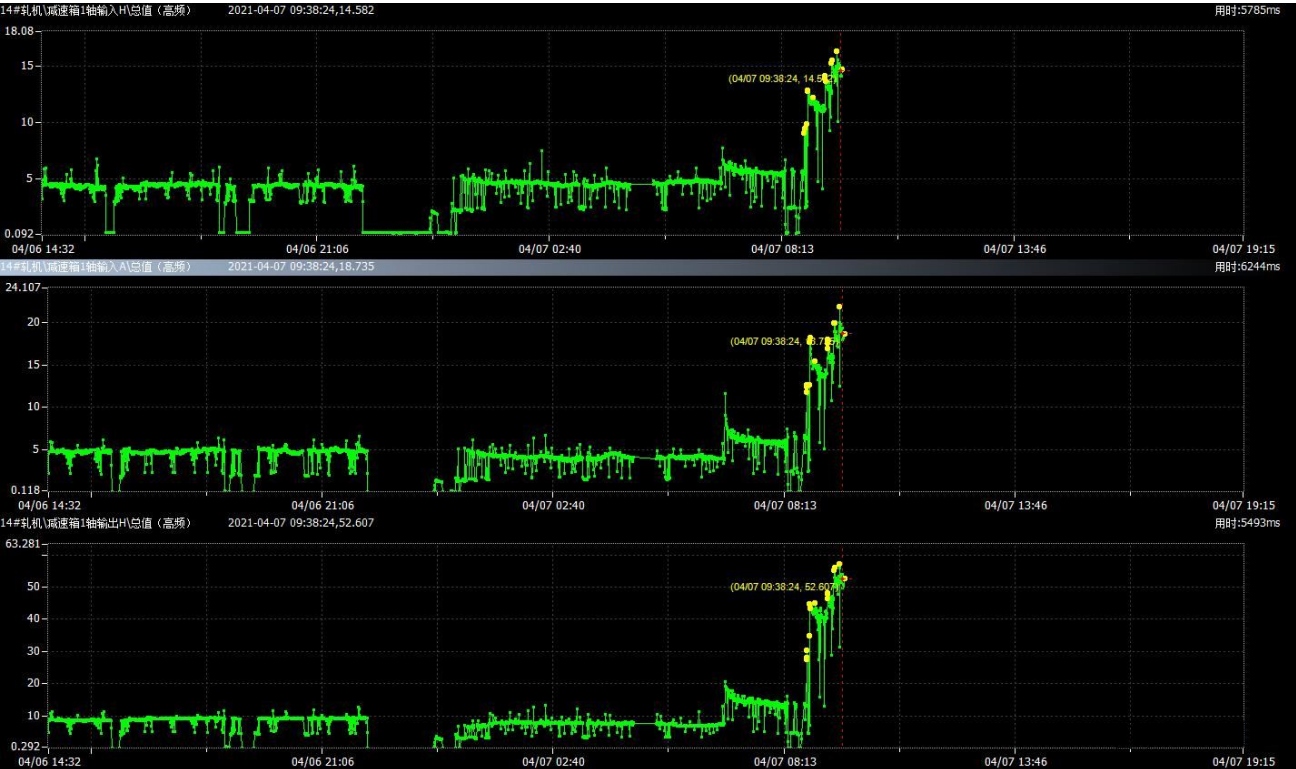

减速机1轴位置加速度采样值呈上升趋势,1轴输出位置更加显著。


2. 时域、频谱、包络解调等有用证据说明

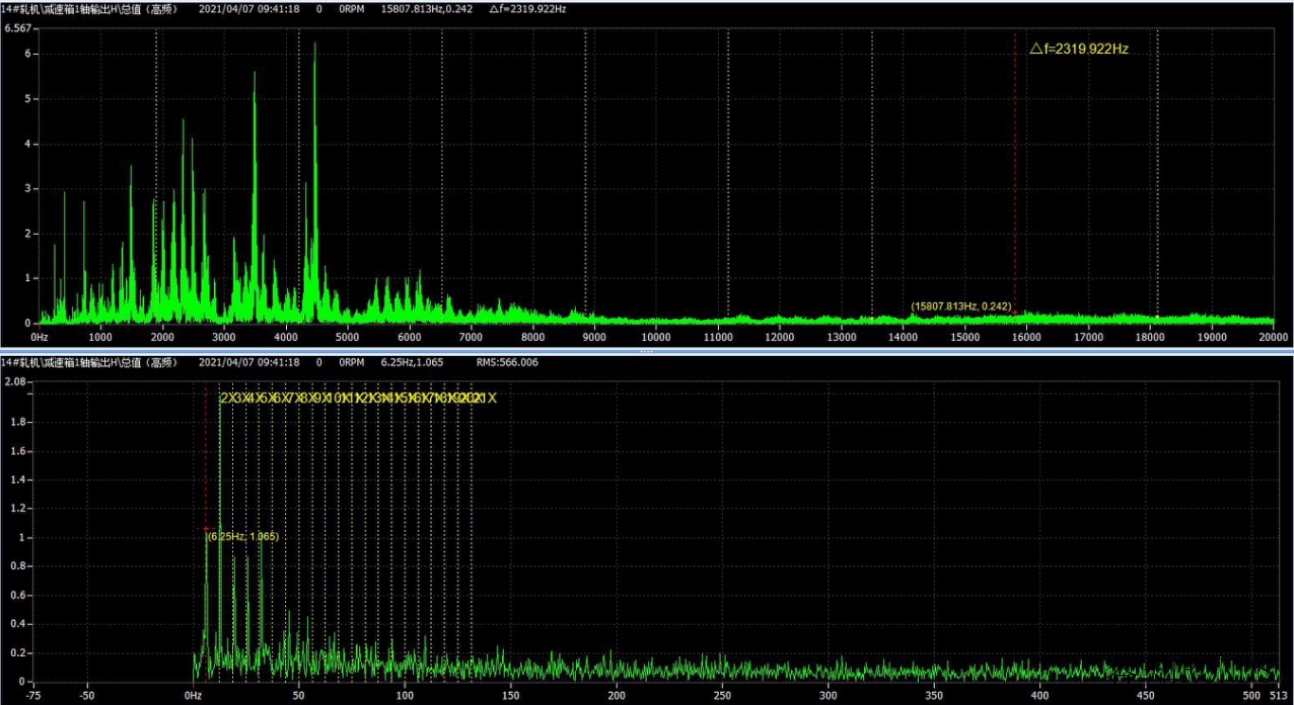

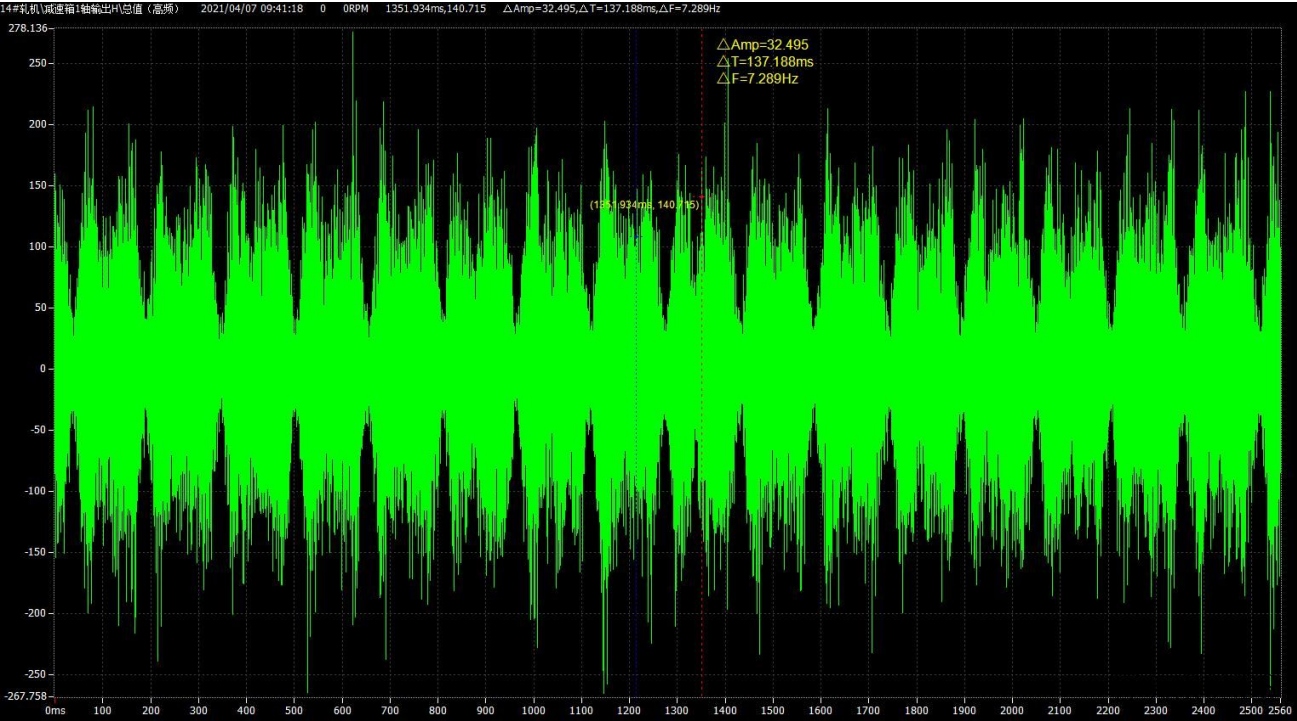

(1)时域波形中可见保持架冲击特征, 幅值高达250m/s^2。



      (2)包络解调可见轴承保持架特征频率及谐波。



05

检维修过程描述


#1

2021年04月07日

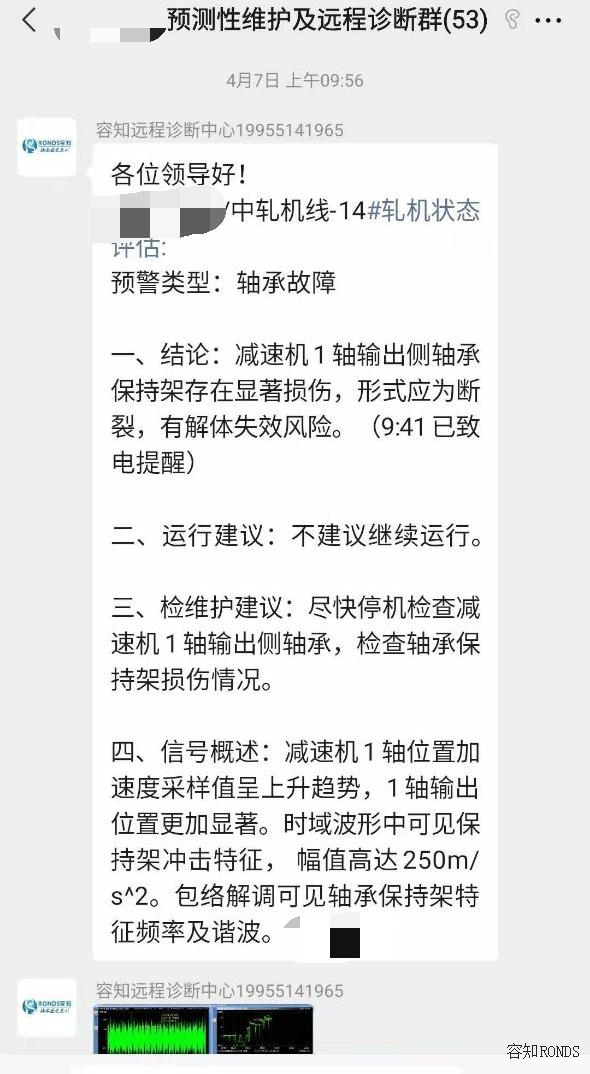

■发现振动数据异常后,振动分析师千山(化名) 立即电话告知客户现场工作人员,提醒现场减速机1轴输出侧轴承保持架存在显著损伤,形式应为断裂,有解体失效风险。


■建议:尽快停机检查减速机1轴输出侧轴承,检查轴承保持架损伤情况。


#2

2021年04月08日

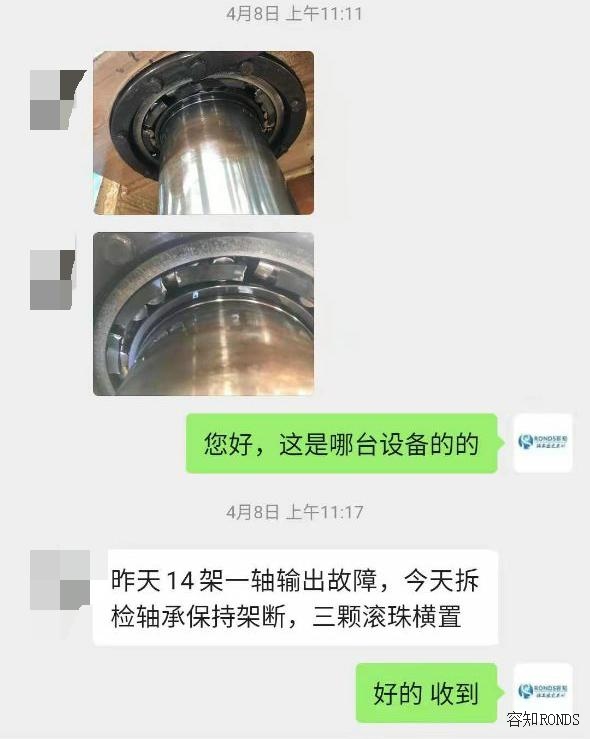

■ 现场反馈14架一轴输出故障,当天拆检后发现,轴承保持架断了,三颗滚珠横置。




06

检修信号验证

检修后振动回落。



07

检修照片

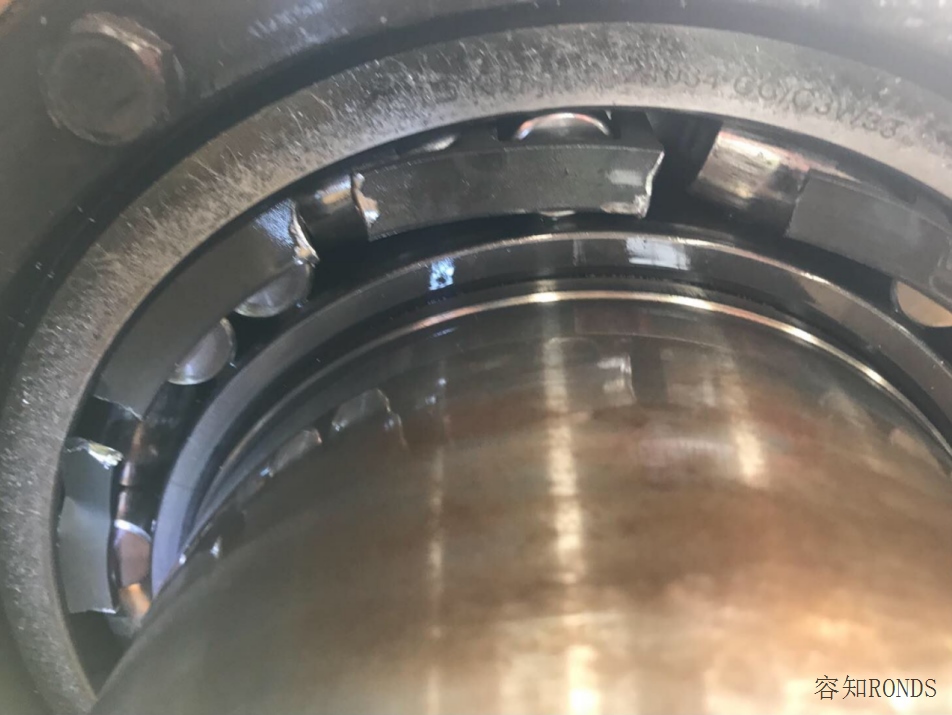

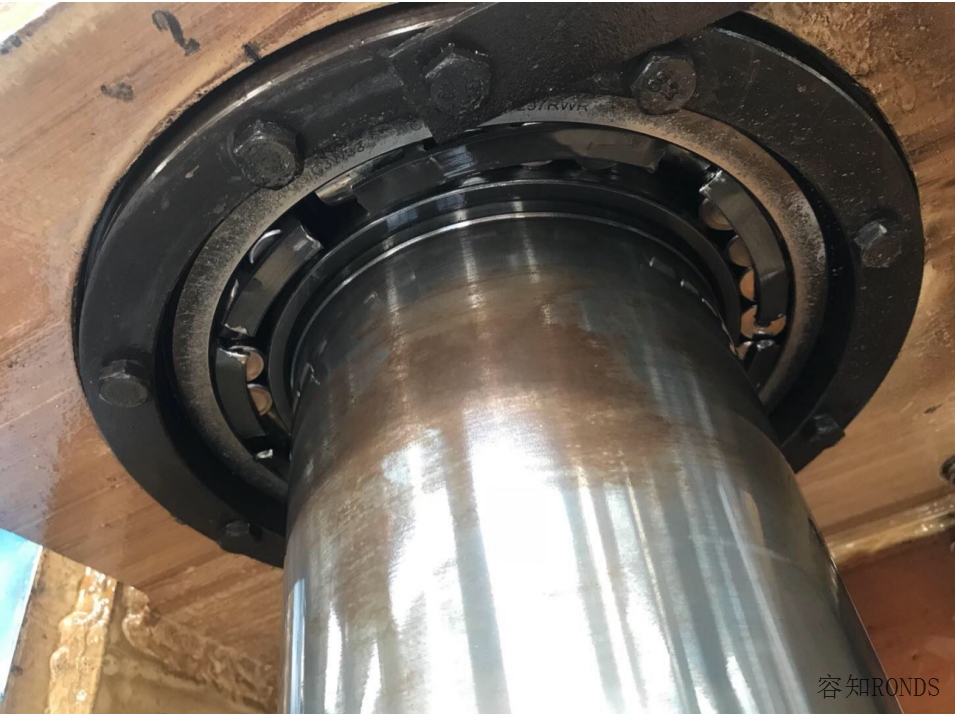

保持架断裂
