知课堂 | 某风电场齿轮箱行星轮裂纹故障案例

#01

诊断缘由


系统报警,齿轮箱各测点速度总值同步上升。


#02

诊断结论


行星轮突发性损伤,行星轮存在突发断齿或裂纹,内齿圈存在继发性损伤。


#03

检修建议


立即停机检查。不建议机组继续运行,需盘车仔细检查一级行星各行星轮损伤情况,同步检查行星大齿圈、太阳轮齿面状态。


#04

设备故障信息


机组类型:双馈风力发电机

电机转速:变速设备,额定转速1800rpm

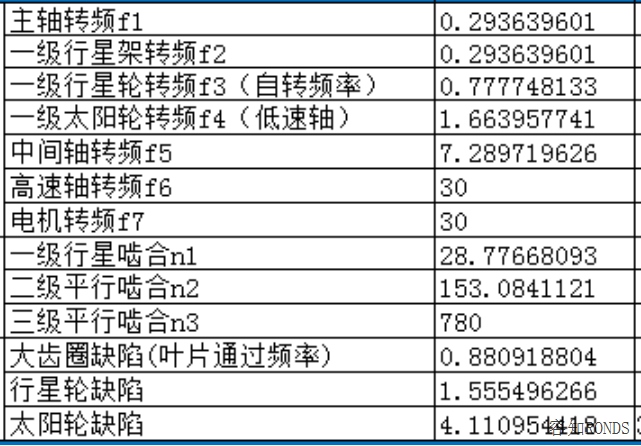

特征参数:1800rpm时,机组特征参数如下表




传感器类型:RH113、RH103T加速度传感器+转速传感器

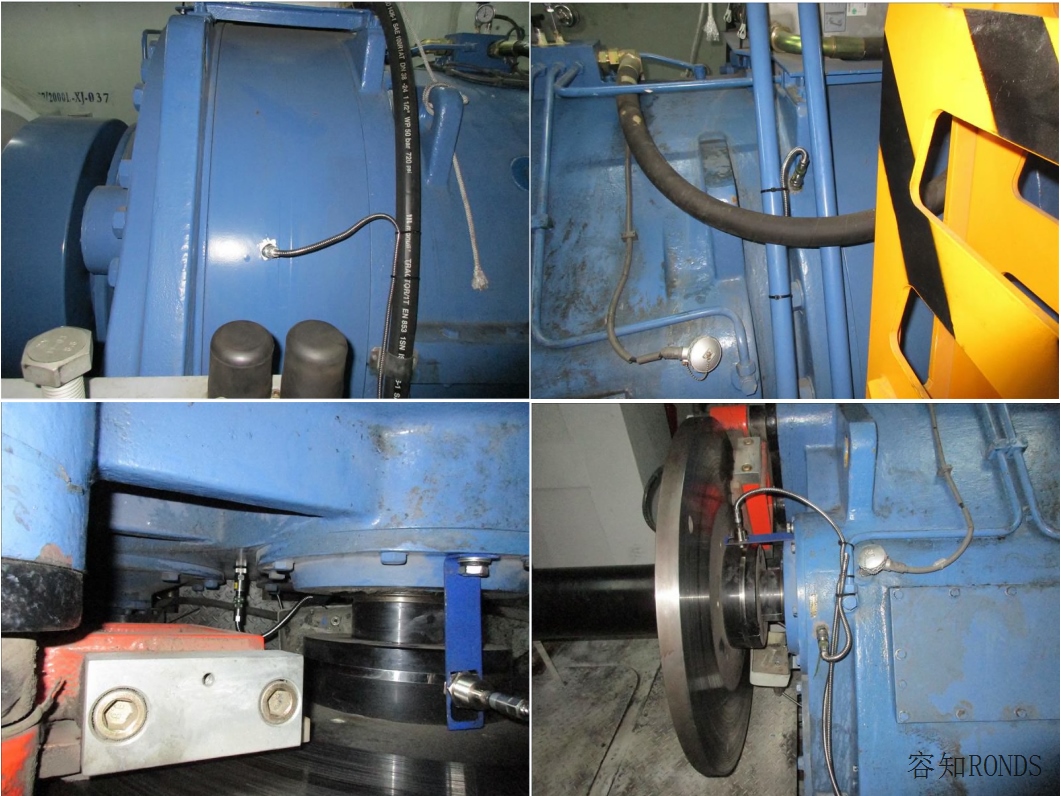

齿轮箱测点位置如下:




#05

故障分析

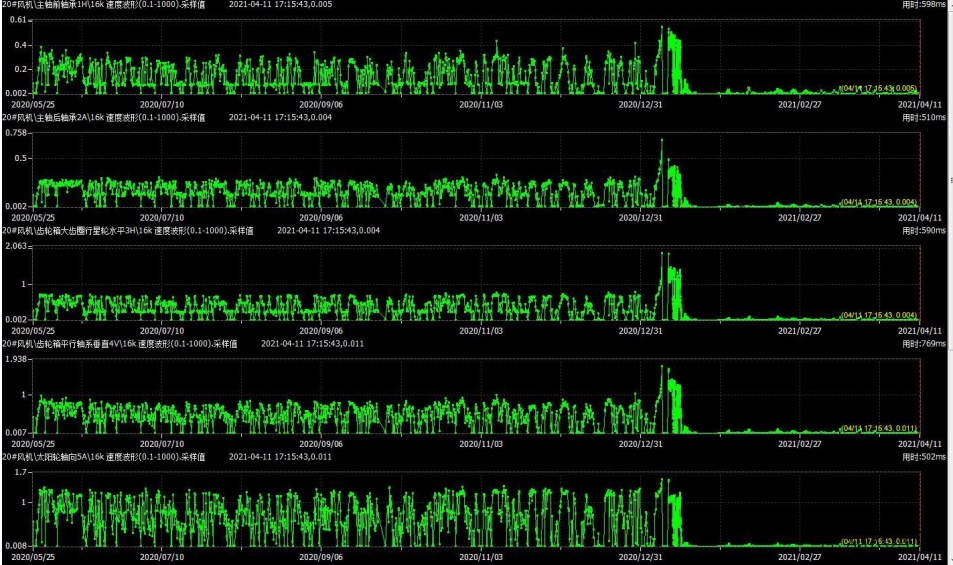

(1) 主轴及齿轮箱测点速度总值持续上升。

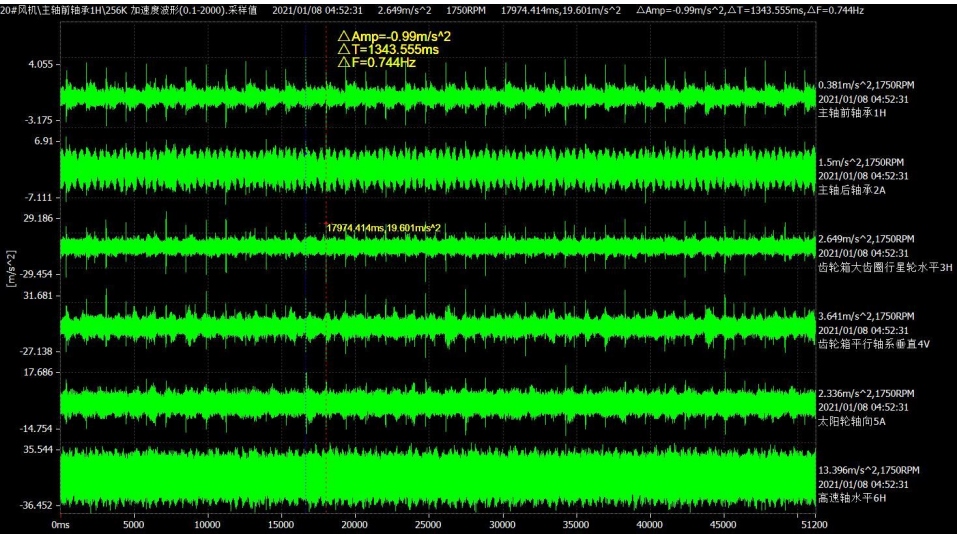

(2)齿轮箱多测点低频加速度时域波形中存在约行星轮转频间隔冲击特征。

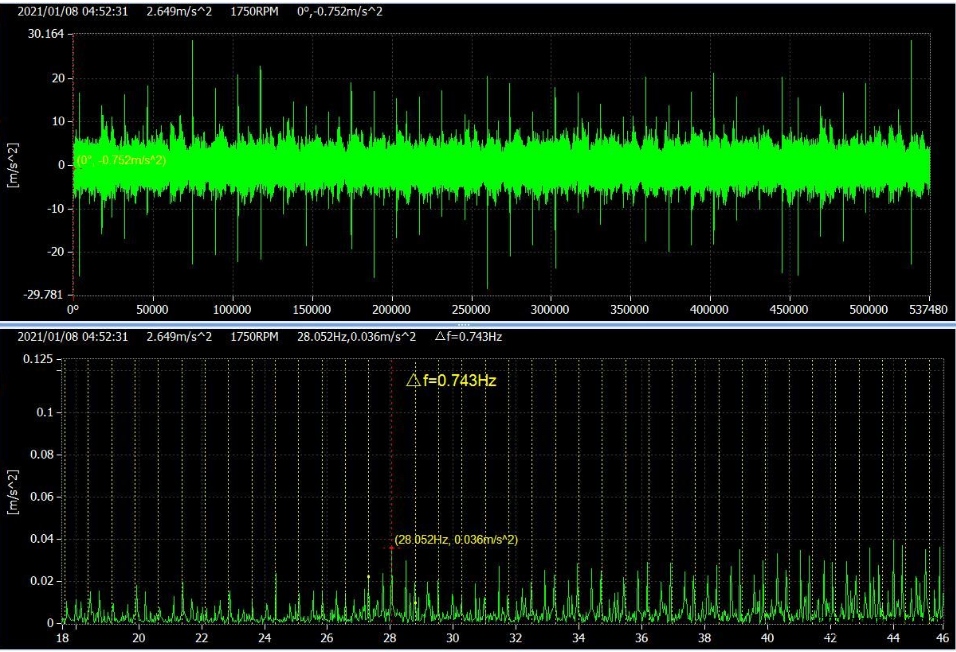

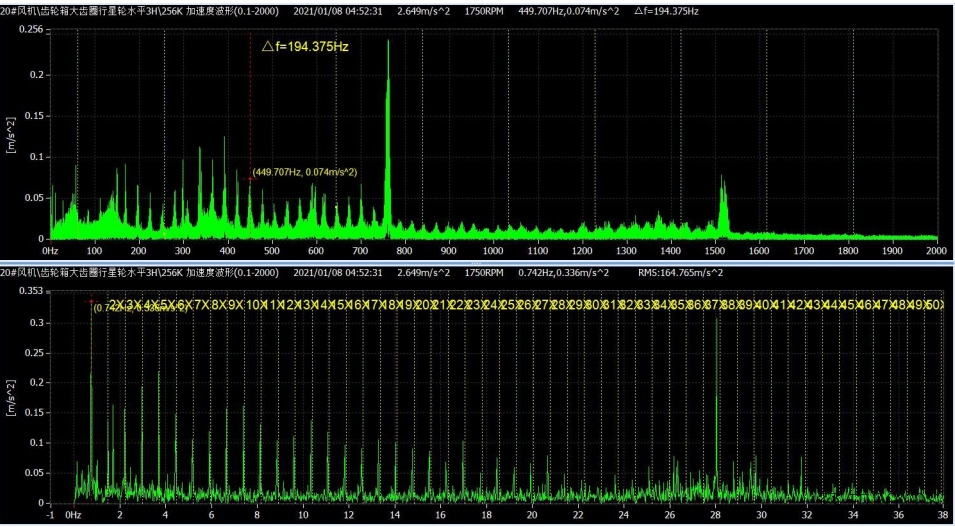

3)3H测点低频加速度频谱中行星级啮合频率带有较丰富的行星轮转频边带。


(4)包络解调可见行星轮转频谐波异常丰富。


(5)低频加速度频谱中也可见内齿圈损伤特征频率及丰富的谐波。

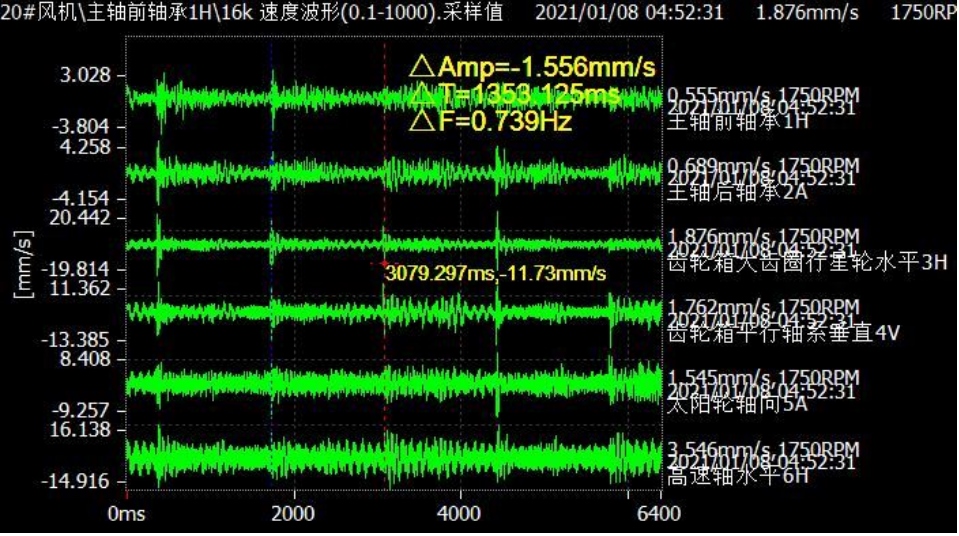

(6)主轴及齿轮箱多测点速度时域波形中存在行星轮转频间隔扰动。



#06

检维修过程描述



   2021年01月08日

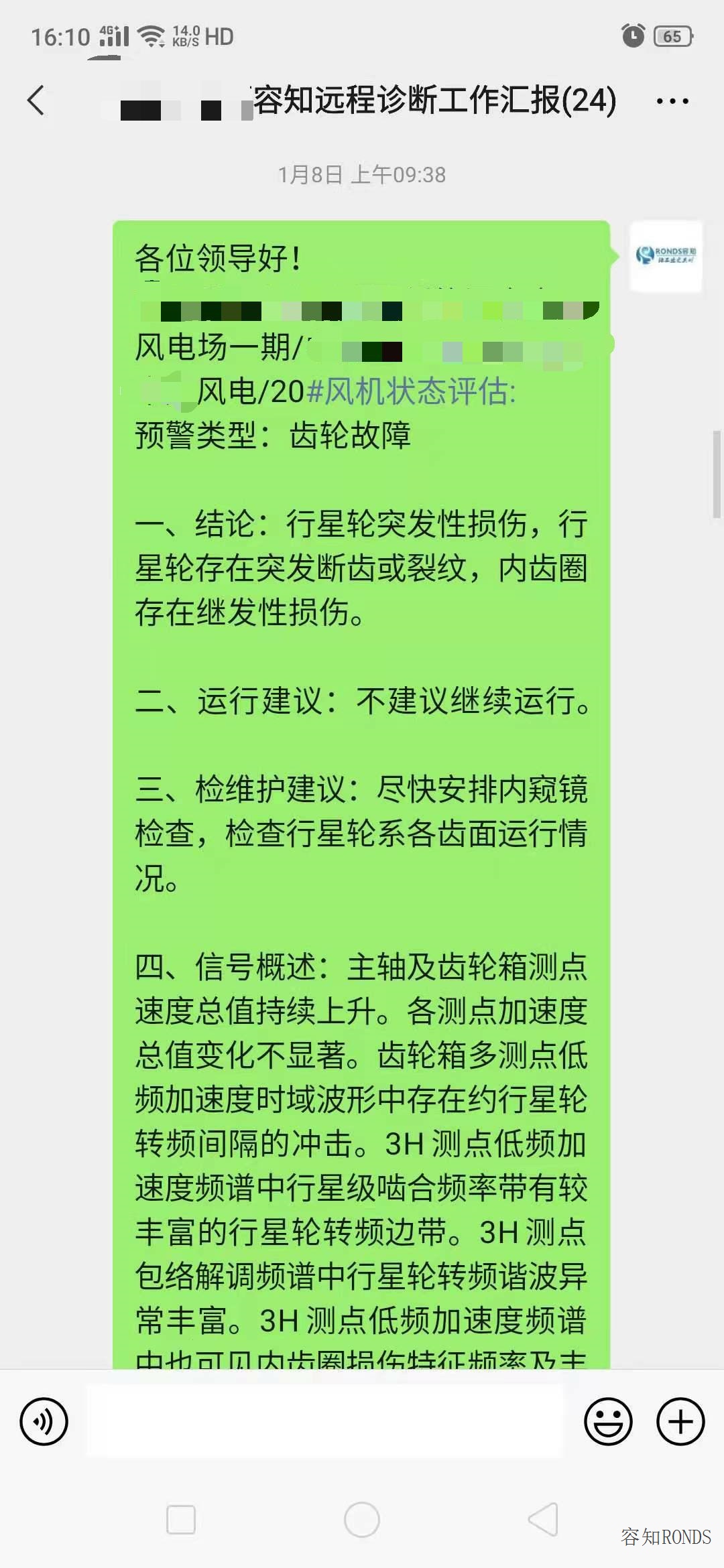

   诊断工程师提醒现场行星轮突发性损伤,行星轮存在突发断齿或裂纹,内齿圈存在继发性损伤,建议尽快安排内窥镜检查,检查行星轮系各齿面运行情况。






   2021年01月20日

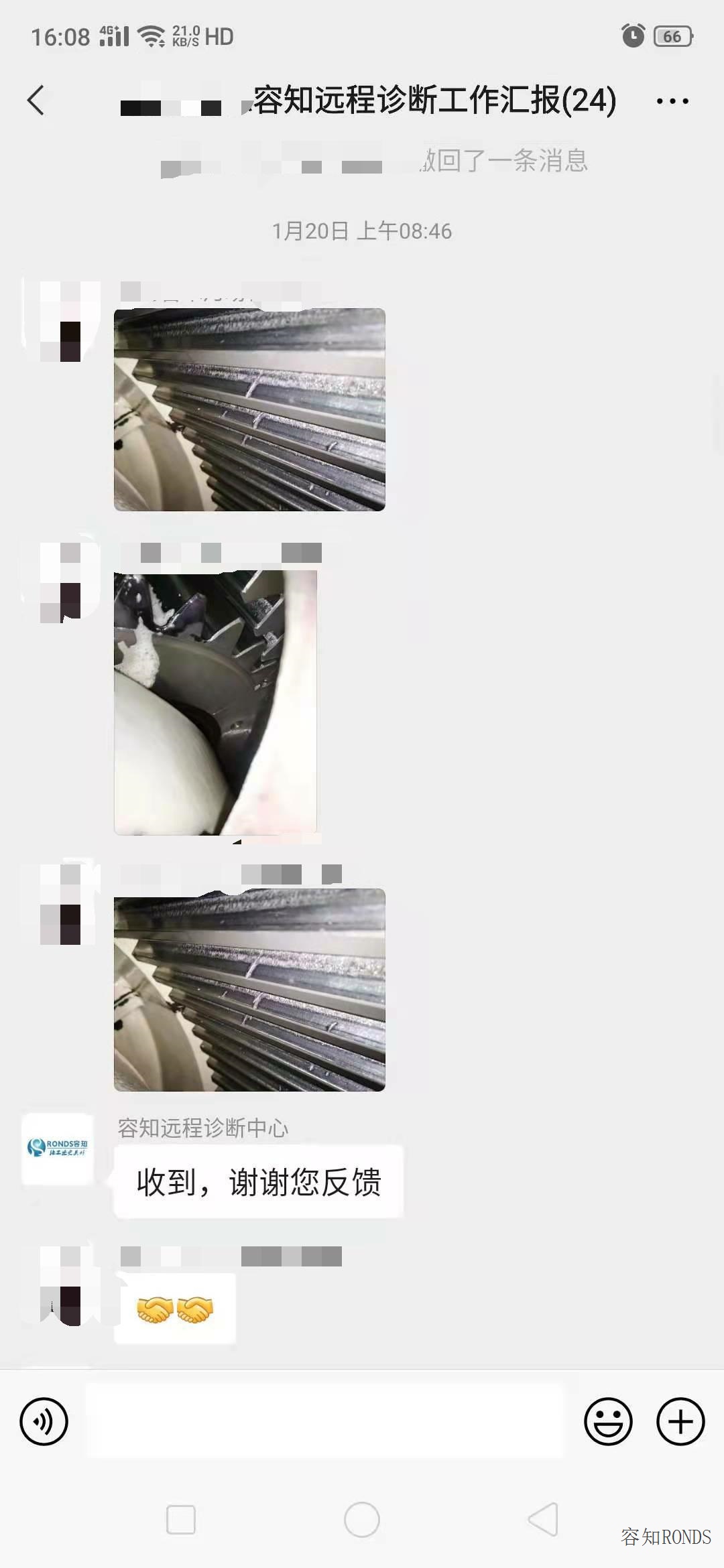

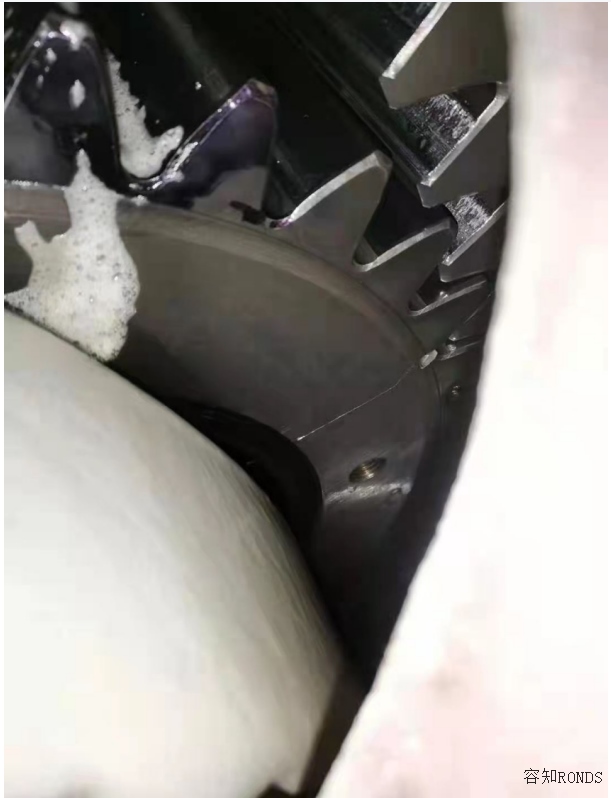

   现场发来检修照片,照片显示行星轮开裂,行星轮齿面磨损。




#07

设备故障图片





结语

  以上就是今天的设备故障诊断案例啦,希望各位小伙伴可以在学习中有所收获!
