知课堂 | 电机负荷端轴承损伤案例分析


01

诊断缘由


平台预警,该水泥企业现场的电机端加速度总值偏高。


02

诊断结论


电机负荷端轴承中期损伤,轴承滚道、滚动体均存在损伤,轴承保持架受力磨损,长期运行可能会引起失效风险。


03

检修建议


建议巡检人员关注电机负荷端轴承温升变化及异响,择机改善电机负荷端轴承润滑;若改善润滑振动仍然未见回落,建议检修电机负荷端轴承。


04

设备故障信息


机组类型:电机+减速机

电机转速:稳态设备,额定转速1485r/min

传感器类型:RH505加速度传感器

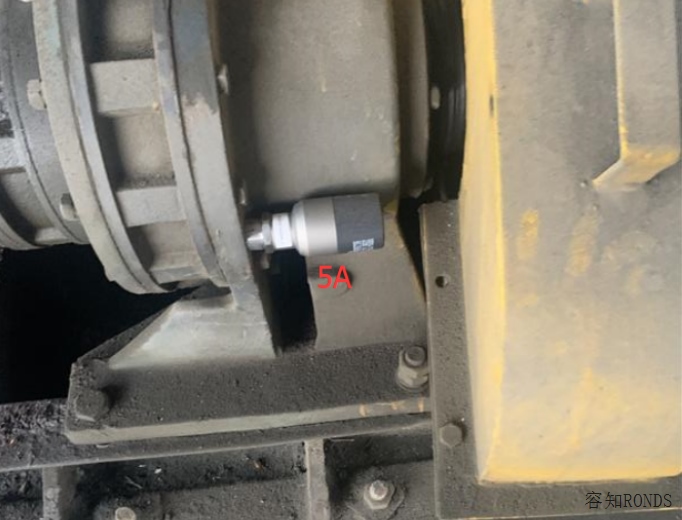

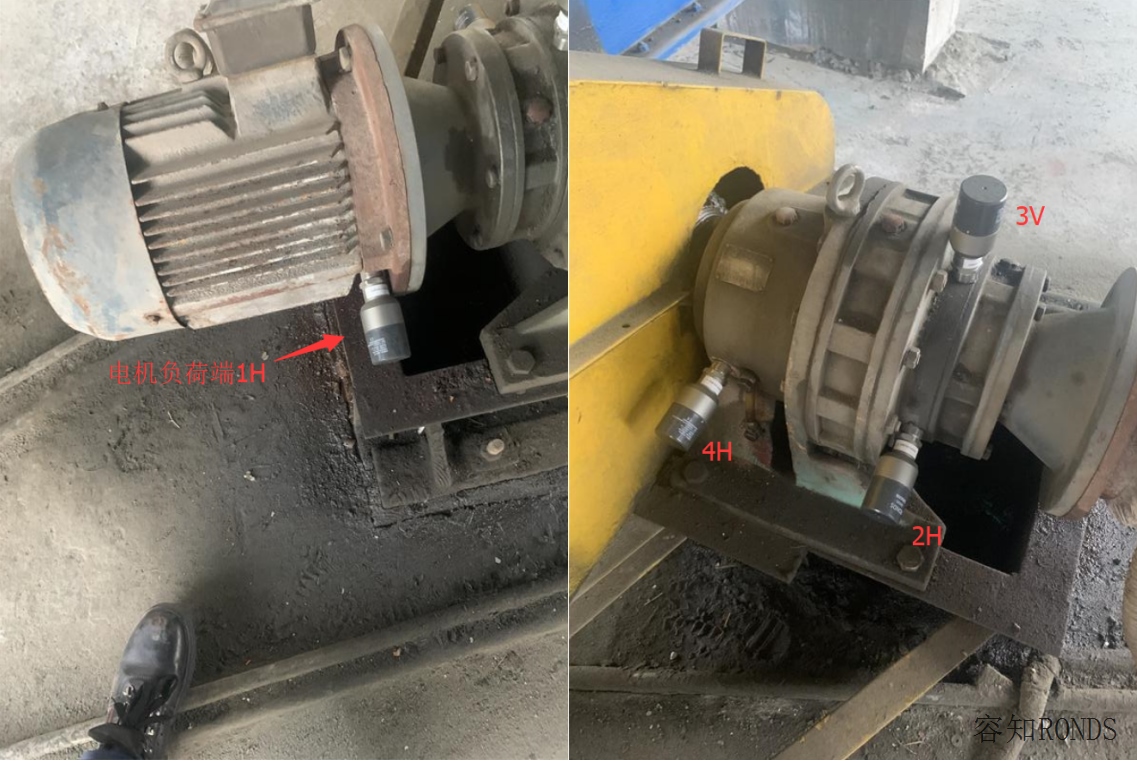

电机及减速机测点位置如下:






05

故障分析


1.趋势、指标参数等证据说明

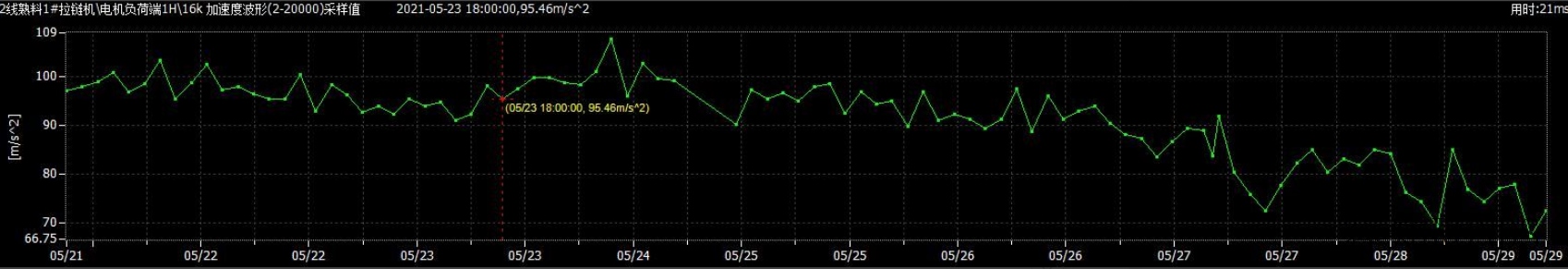

电机负荷端测点加速度幅值稍高,幅值可达到100m/s^2。






2. 时域、频谱、包络解调等有用证据说明

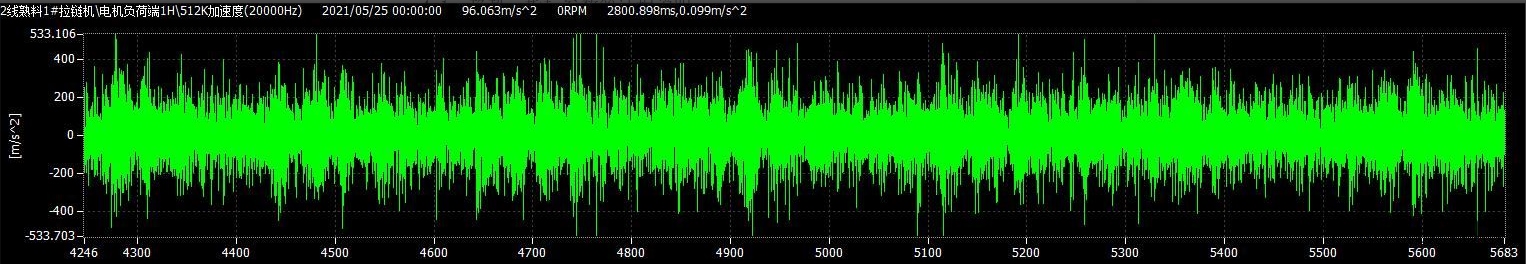

(1)加速度时域波形存在不规则冲击,且有削波现象。

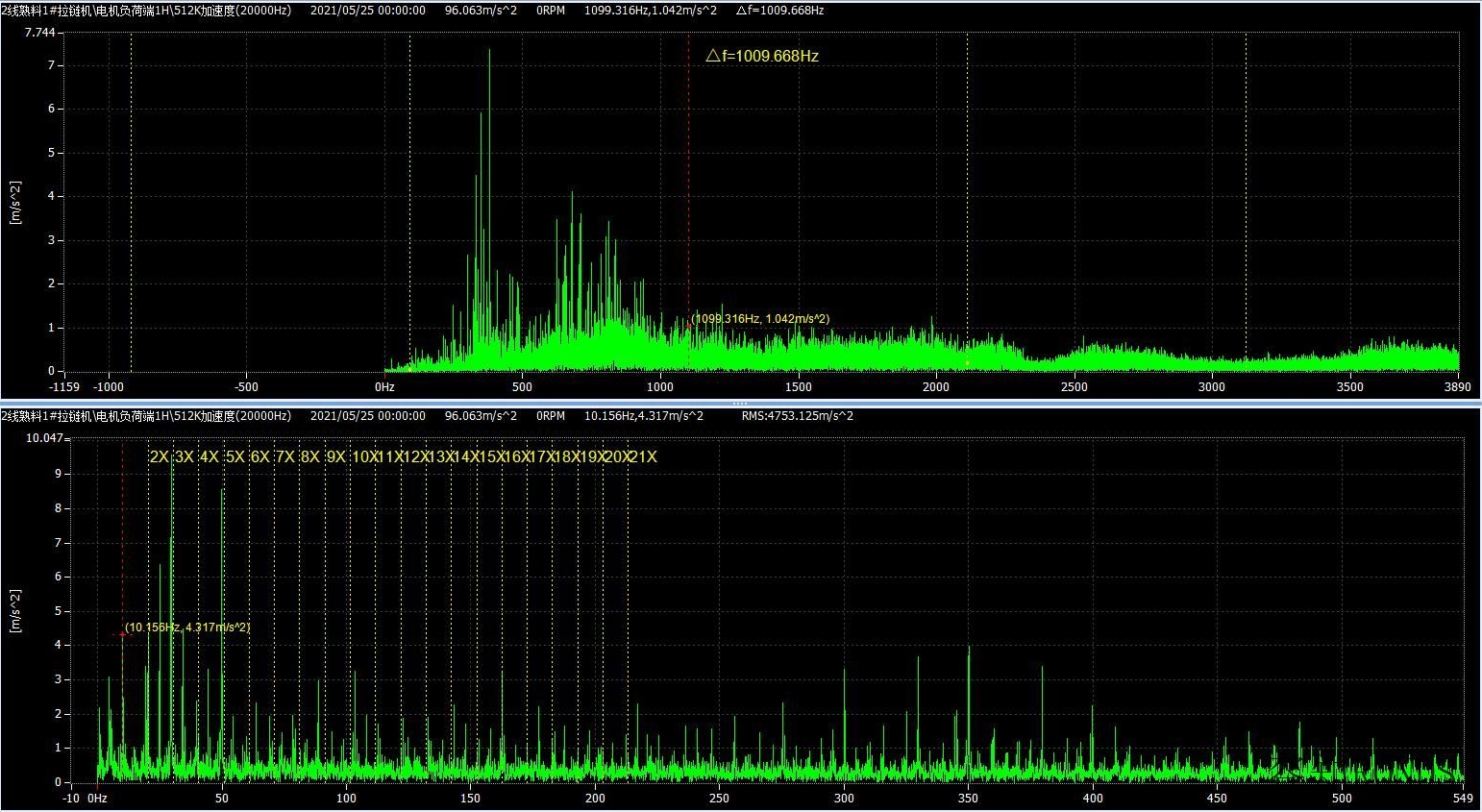

(2)包络解调轴承保持架损伤特征显著,轴承特征相对杂乱。




06

检维修过程描述


2021.5.29  发现故障

将设备诊断报告发送至客户,并告知2线熟料&1#拉链机的电机负荷端轴承出现中期损伤,轴承滚道、滚动体均存在损伤,轴承保持架受力磨损,长期运行可能会引起失效风险。

2021.5.29  及时建议

不建议长期运行,建议巡检人员关注电机负荷端轴承温升变化及异响,择机改善电机负荷端轴承润滑;


若改善润滑振动仍然未见回落,建议检修电机负荷端轴承。

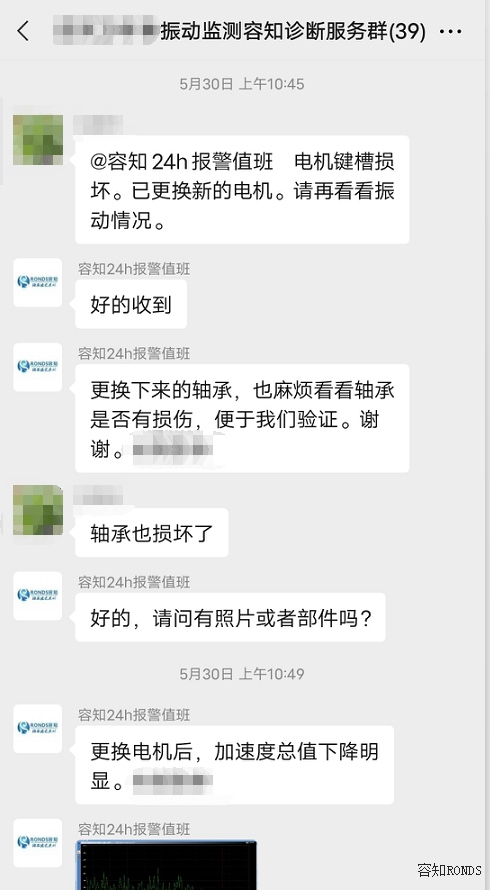

2021.5.30  客户反馈

客户对故障设备进行现场检修,检修照片显示键槽断裂,保持架断裂。





07

信息验证


故障设备照片:

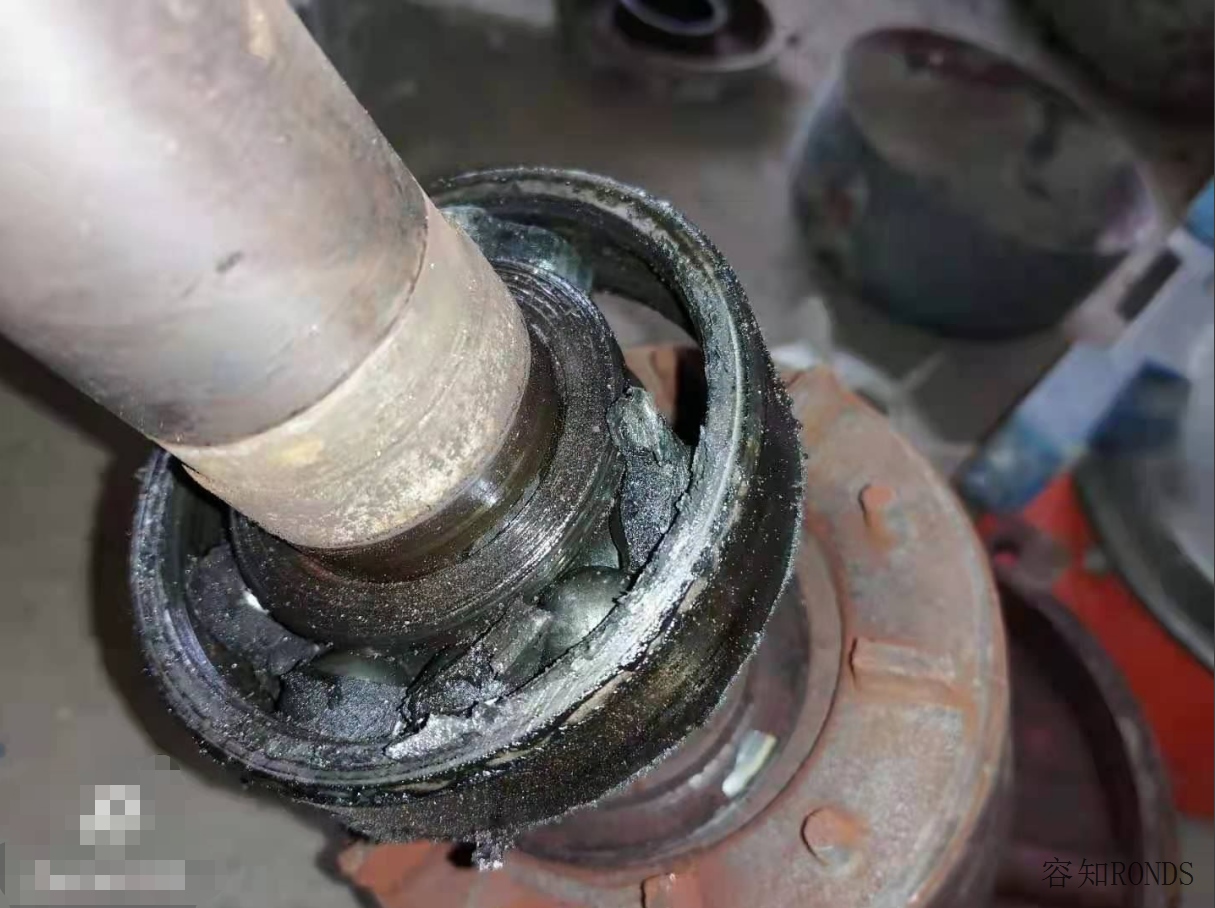

保持架断裂

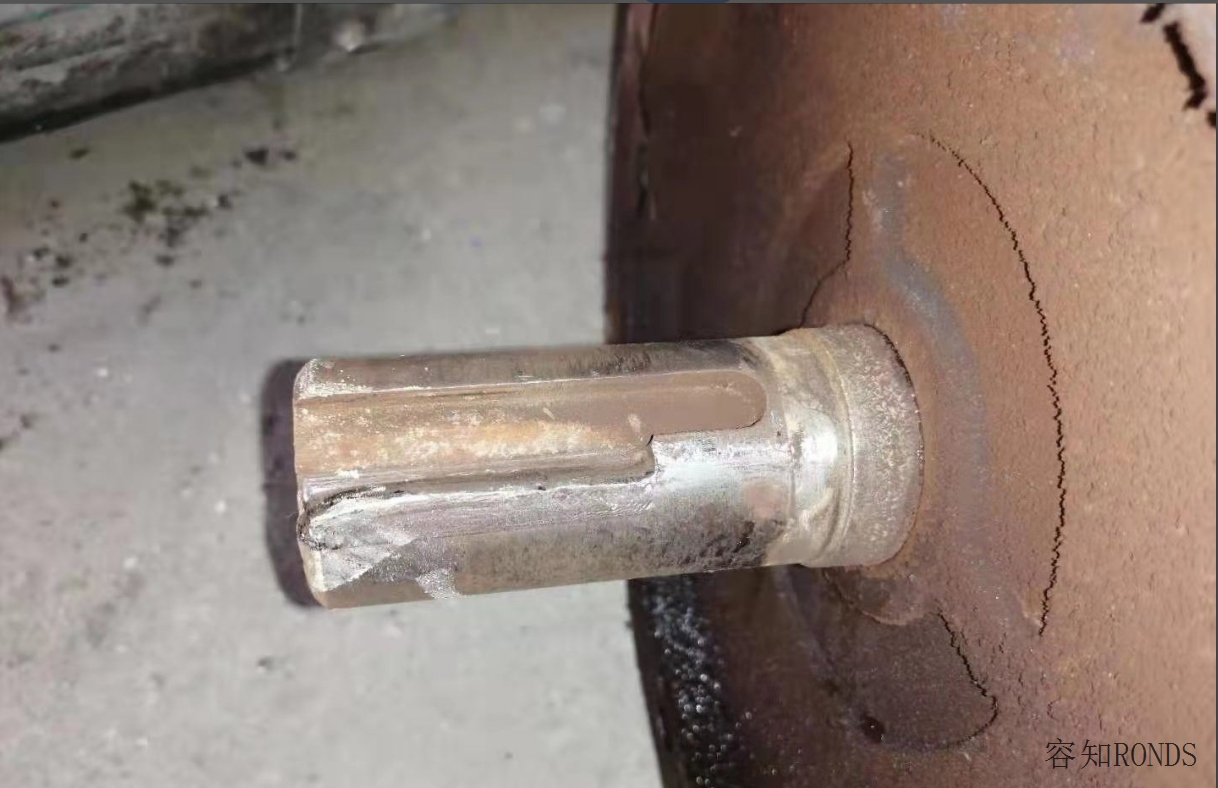

键槽断裂


信号验证:

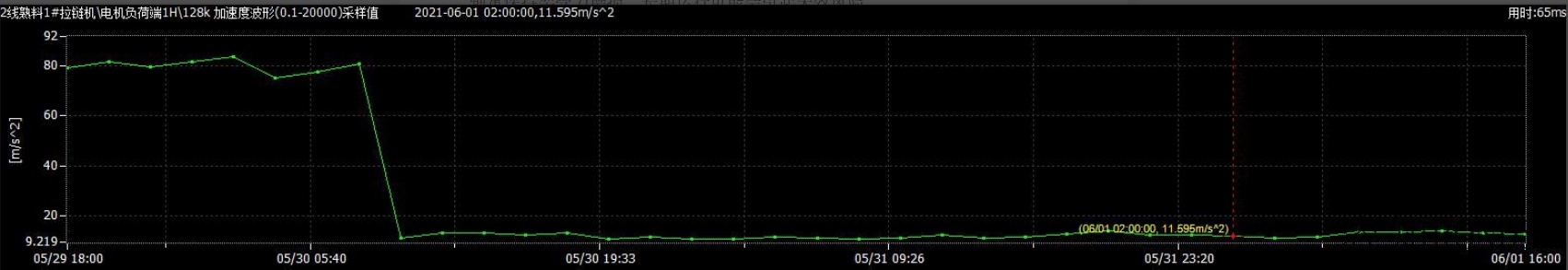

现场检修后,电机加速度幅值回落显著。




结语

以上就是今天的设备故障诊断案例啦,希望各位小伙伴可以在生产现场中多多实践!
