诊断缘由

  系统报警，机组加速度、速度振动等各类数据显示异常。

诊断结论

  齿轮箱中间轴齿轮存在明显损伤，损伤形式为以断齿为主，断齿应多于一处，近期存在劣化。

检修建议

  不建议机组继续运行，建议现场：

  1、尽快检查中间轴齿轮情况，关注齿轮箱附近异响。

  2、准备备件，尽快检修。

设备故障信息

  设备名称：FE16#风机

  故障区域：齿轮箱中间轴齿轮

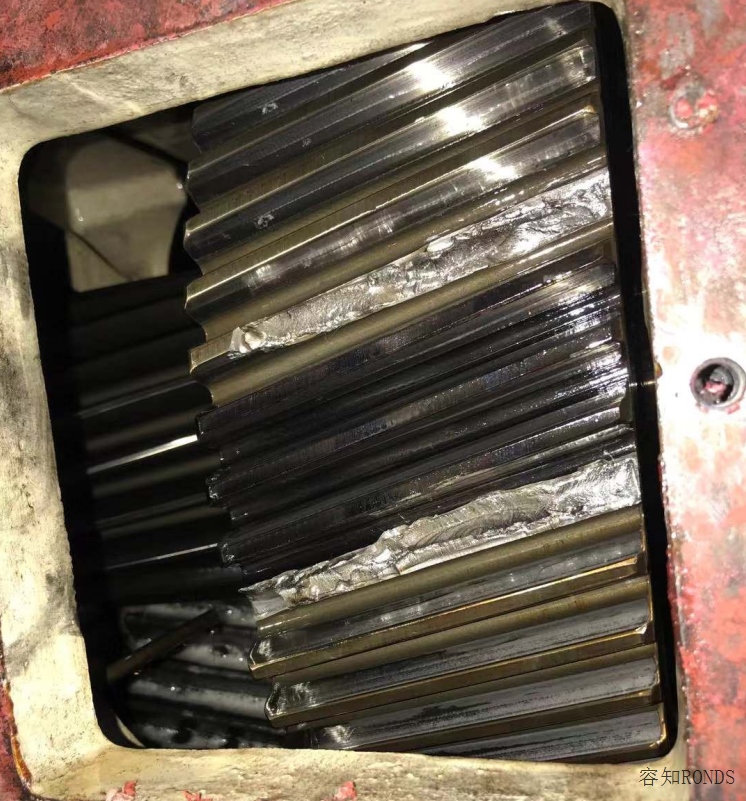

该风电场FE16#风机故障图

故障分析

  （1）趋势、指标参数等证据说明

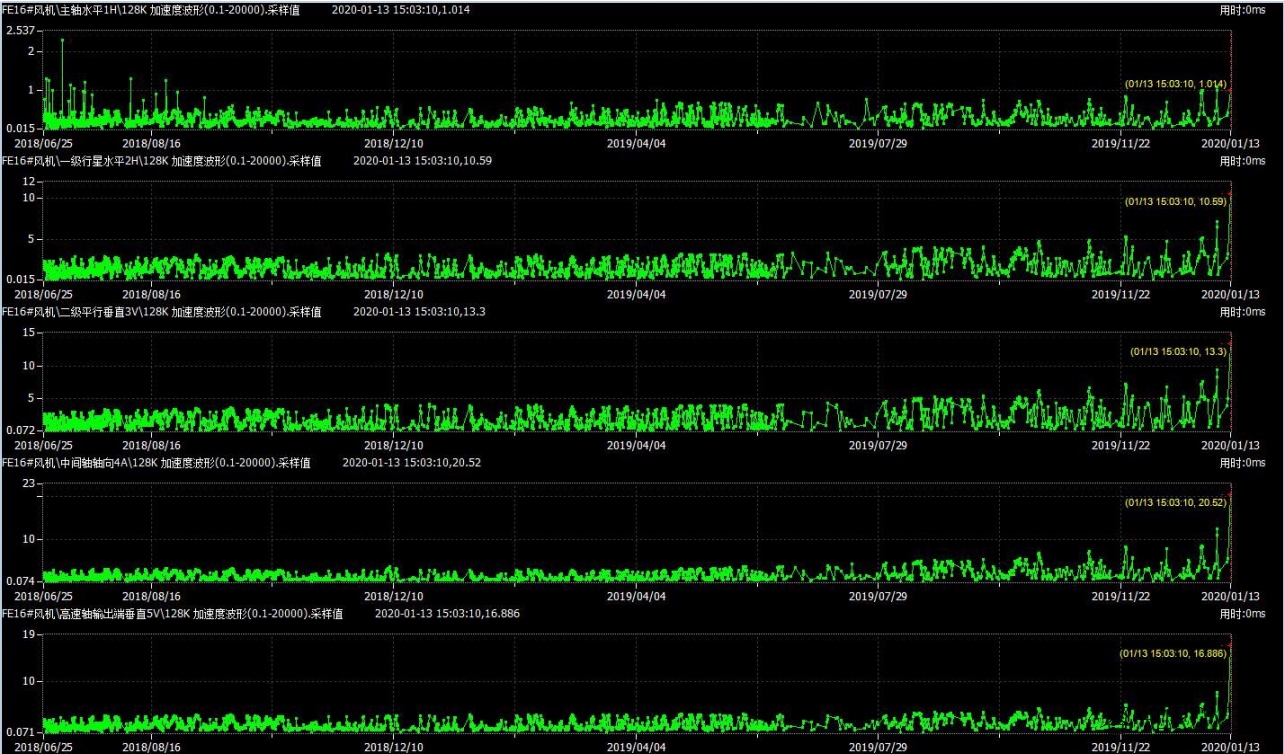

  ①高频加速度趋势近期存在突发上升趋势，4A测点相对较明显。

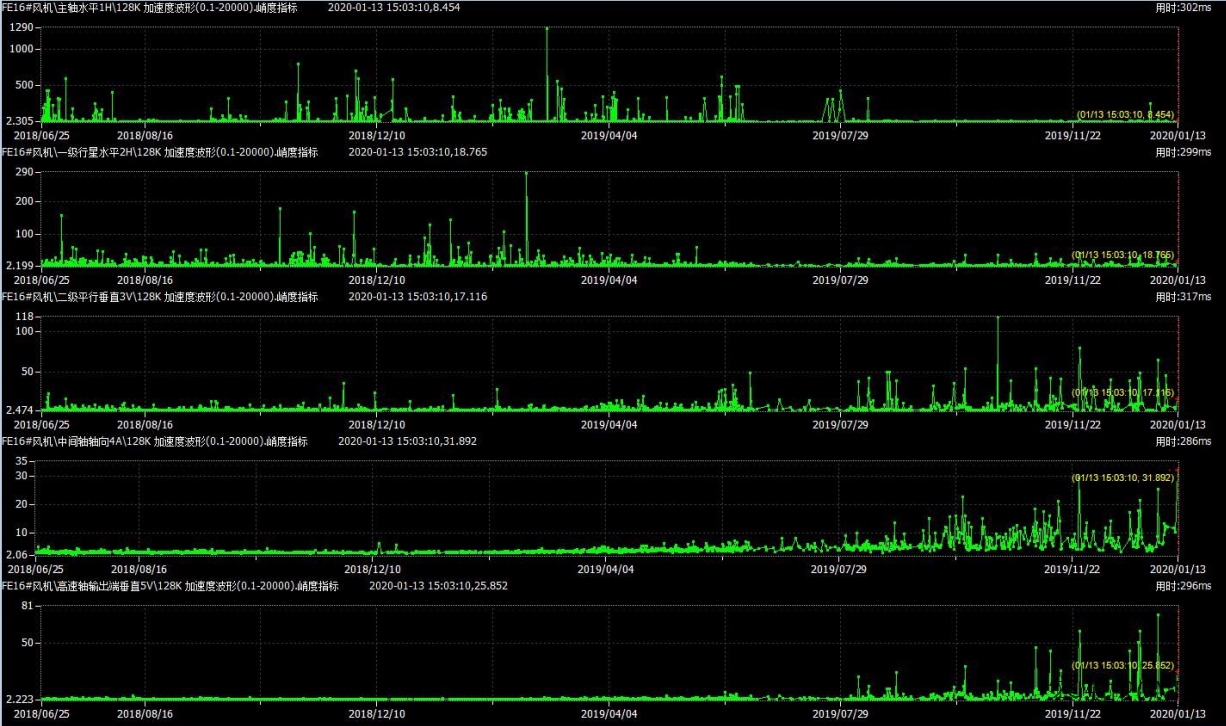

  ②高频加速度高速下峭度显示近期存在明显上升现象。

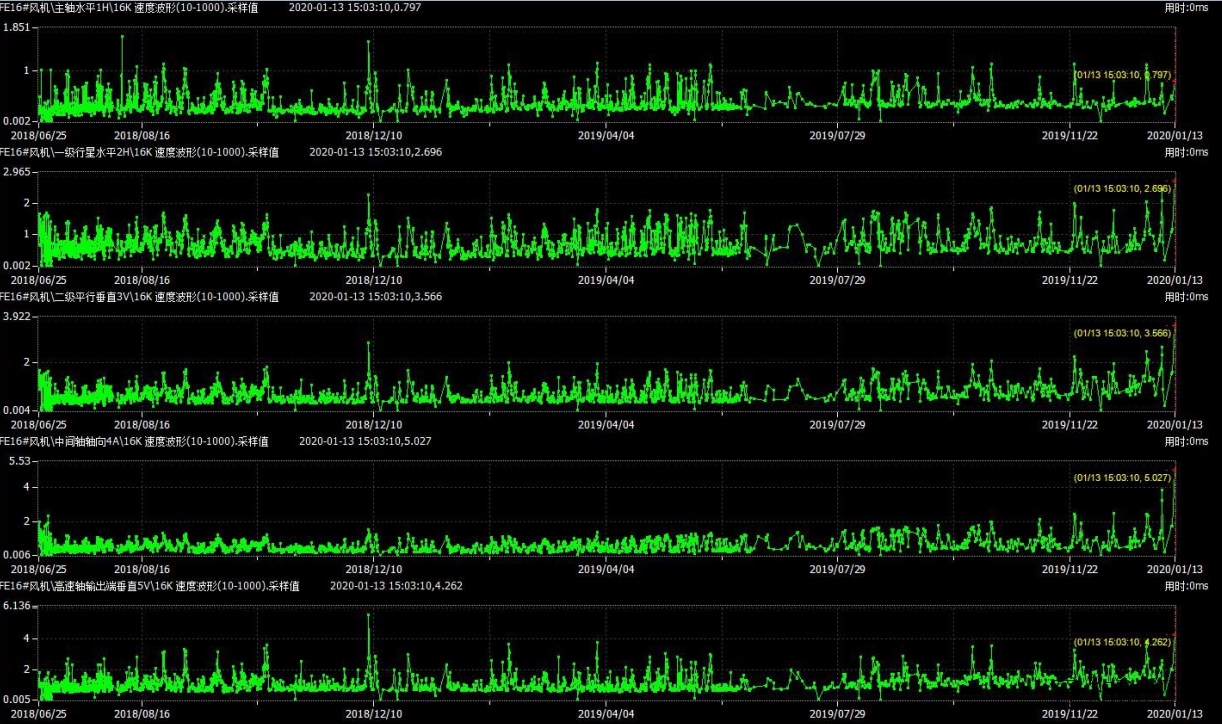

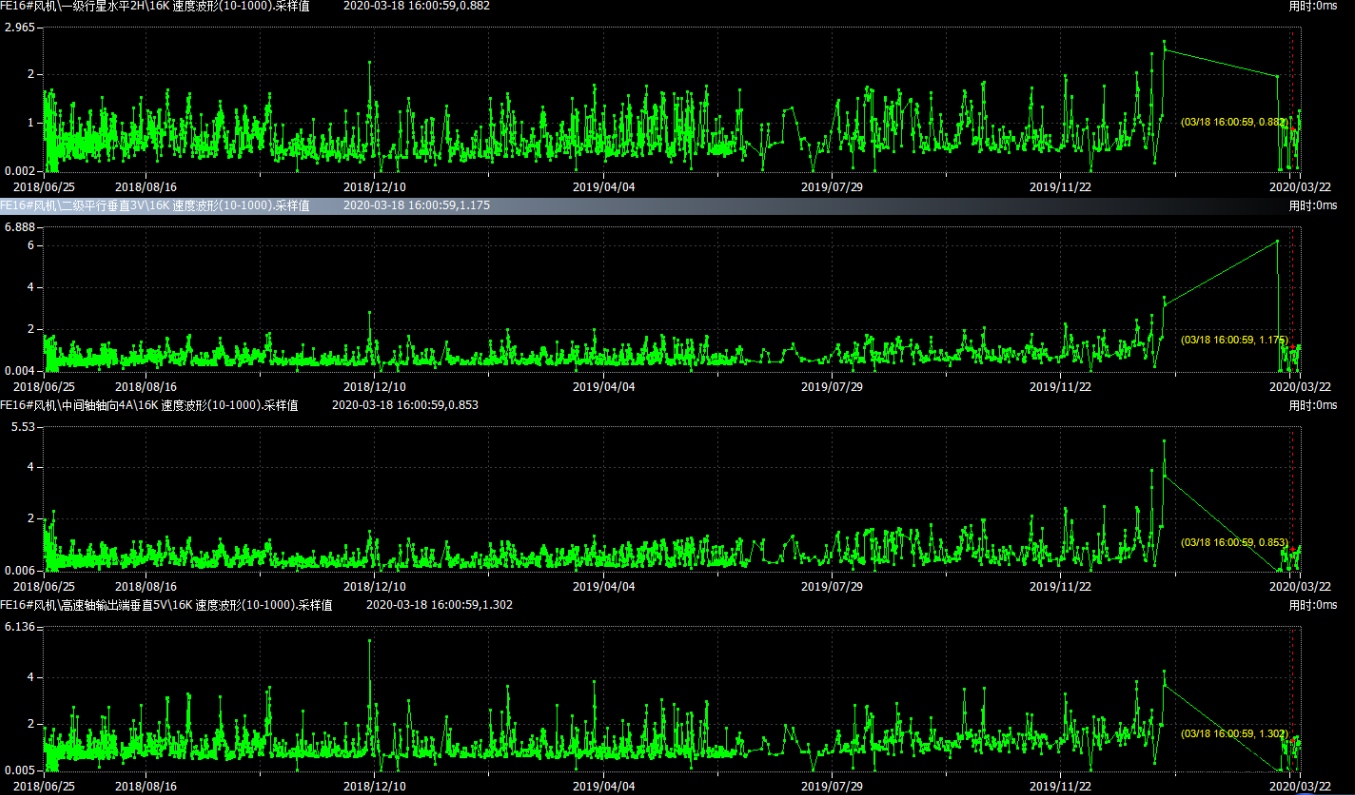

  ③速度趋势近期明显上升，4A测点较明显。

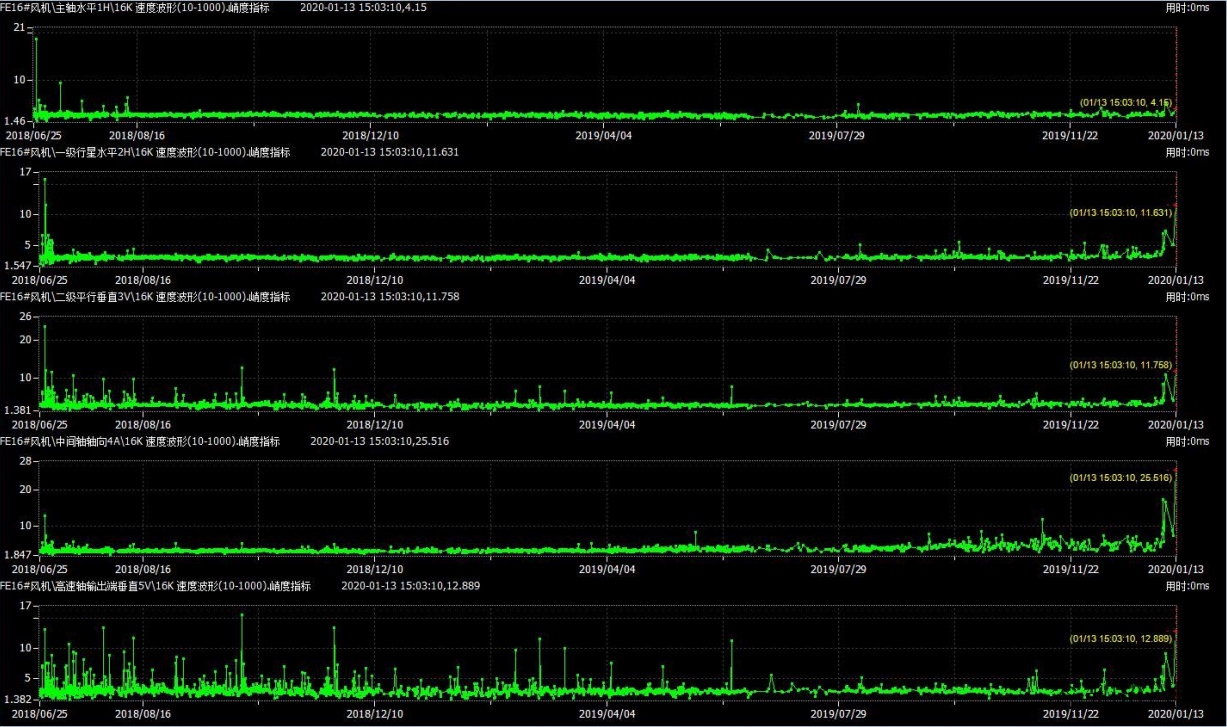

  ④各测点速度峭度趋势显示4A测点峭度近期存在上升。

  （2）时域、频谱、包络解调等有用证据说明

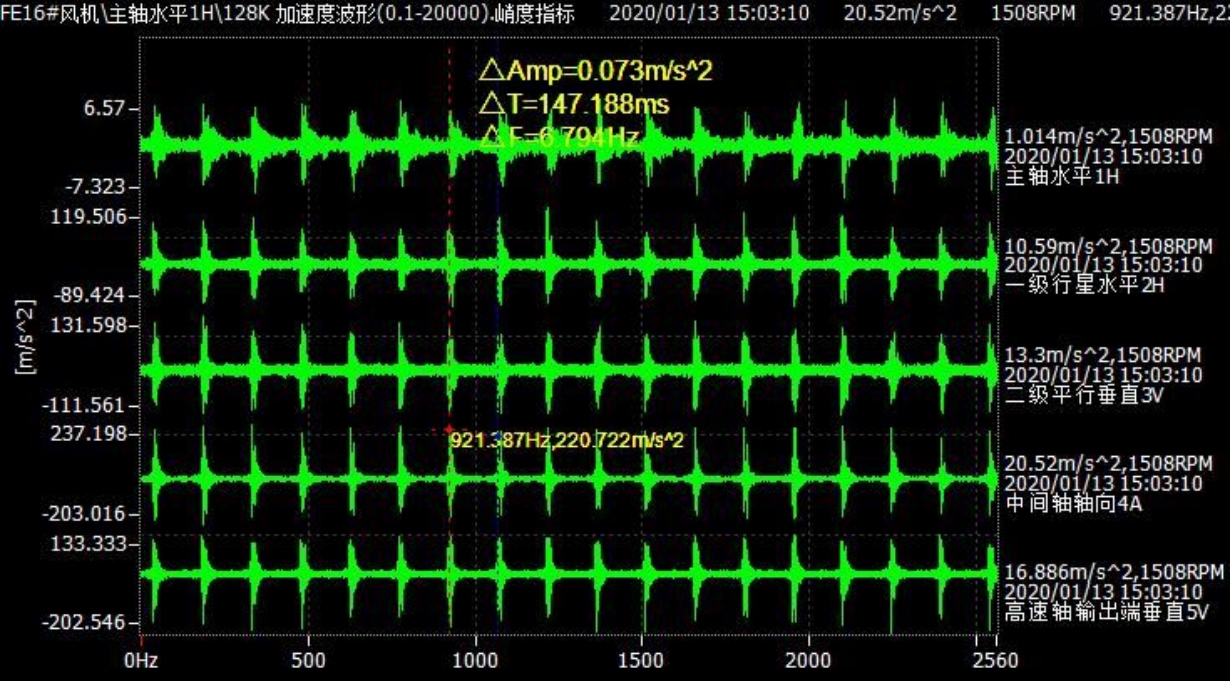

  ①齿轮箱测点高频加速度时域波形存在明显中间轴转频间隔冲击。

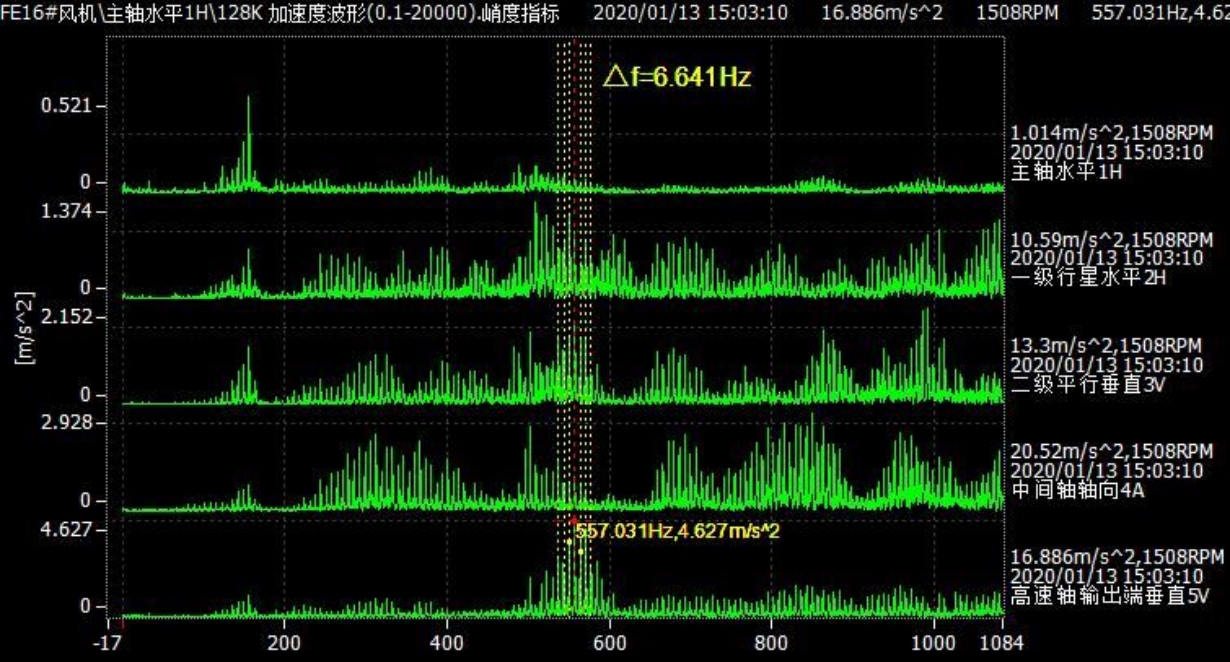

  ②三级啮合频率附近存在丰富中间轴转频边带。

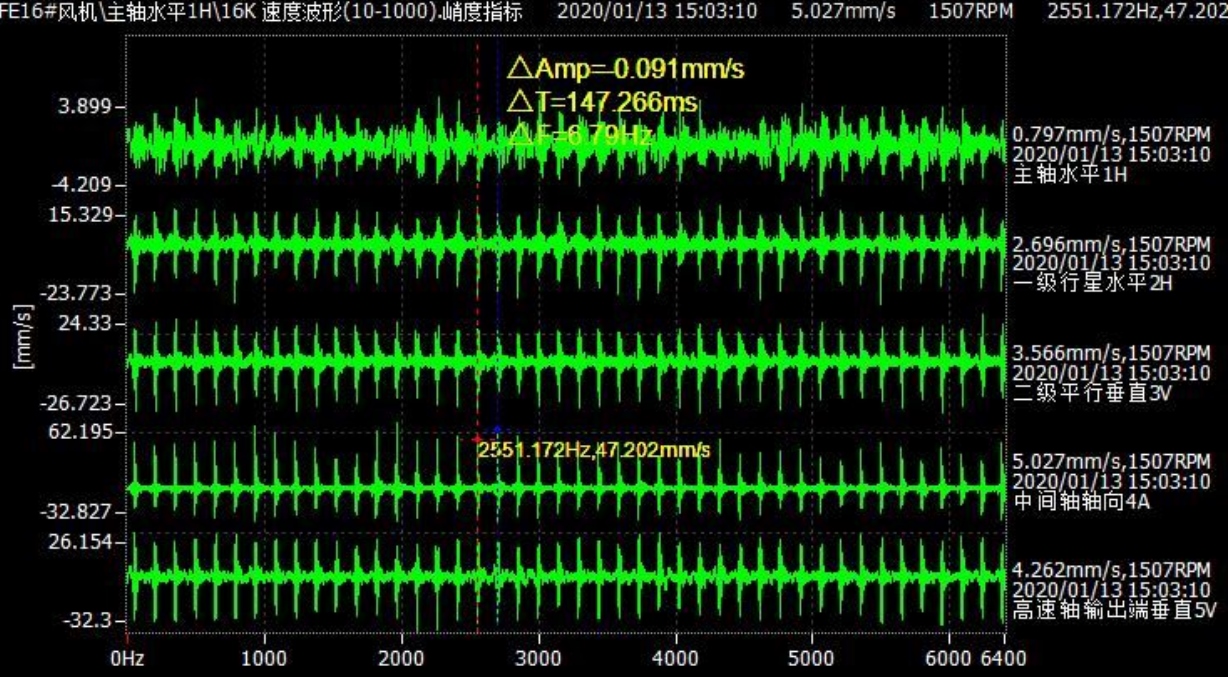

  ③速度时域波形可见明显中间轴转频间隔冲击，其中4A测点更显著。

  ④速度频谱显示三级啮合频率带有丰富中间轴转频边带，全频段可见丰富中间轴转频边带。

检维修过程描述

  （1）2019年08月05日：将报告发送至客户中间轴齿轮齿面存在明显损伤，中间轴轴承定位可能存在松动，近期存在持续劣化。建议关注齿轮箱振动异响，尽快打开观察口检查中间轴大、小齿轮齿面损伤情况，同步排查中间轴轴承定位是否松动；准备备件，择机予以检修更换。

  （2）2020年01月13日：电话联系现场中控室并发送报告至现场，告知现场该机组中间轴齿轮存在明显损伤，以断齿为主，断齿应多于一处，近期存在劣化，不建议该机组继续运行，建议现场尽快检查中间轴齿轮损伤情况，并关注齿轮箱箱异响，准备备件，尽快检修。现场反馈：该设备之前应该检查过，检查结果需要查一下，现场准备先停掉这台设备，明天安排见检查一下。

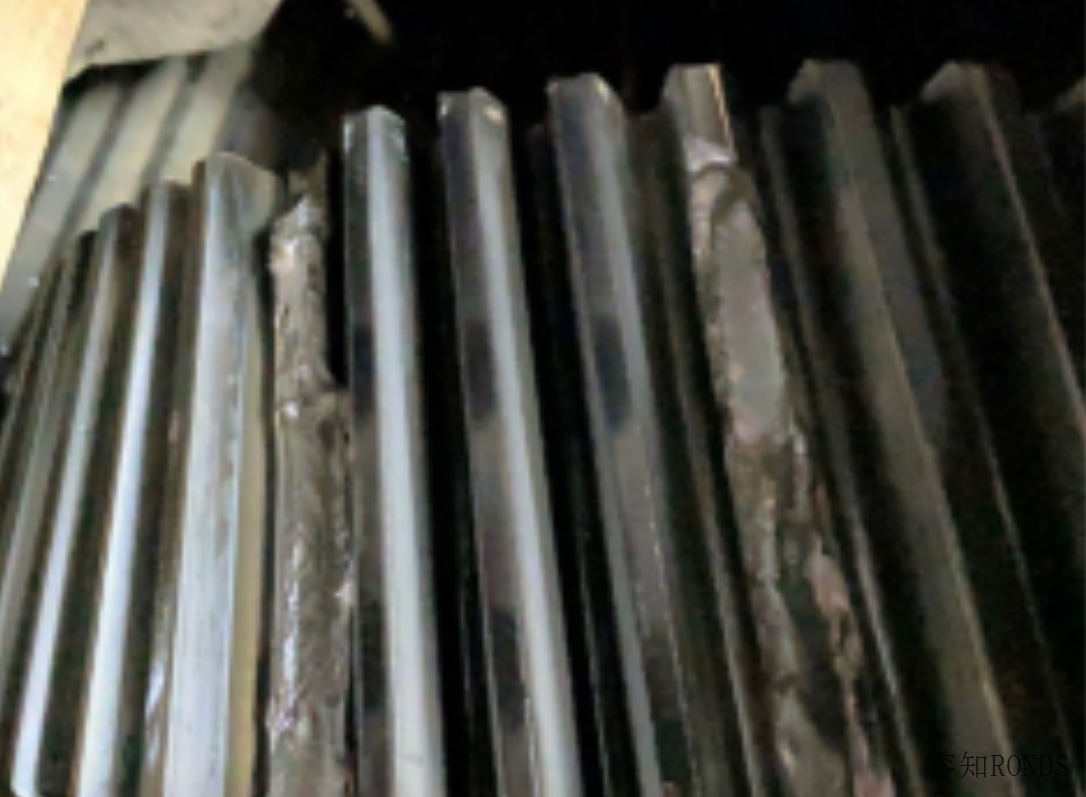

  （3）2020年01月15日：现场发来内窥镜报告，中间轴存在断齿，已更换。

现场验证

  速度数据显示，检修后速度振动明显下降。
