知课堂 | 石化行业企业锅炉水泵电机轴承 设备故障案例分析
某石化企业锅炉水泵电机轴承
突发性跑圈案例分析
诊断缘由
系统报警，电机各测点加速度速度总值同步上升。
诊断结论
电机两端出现显著松动现象，应为电机驱动端轴承突发性跑圈导致，近期存在快速劣化。
检修建议
建议现场尽快停机检查，排查电机两端轴承运行时是否存在异响及温升，重点关注驱动端轴承。
设备信息
机组类型：锅炉水泵
电机转速：稳态设备，额定转速2969rpm

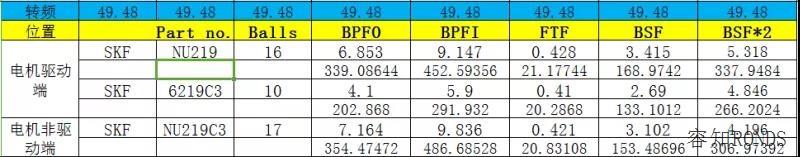

特征参数：2969rpm时，机组特征参数如下表
传感器类型：RH505无线加速度传感器

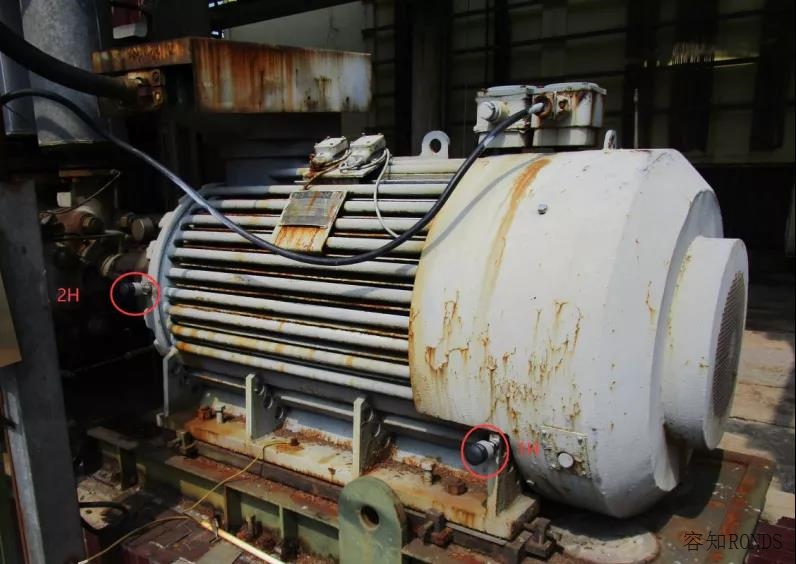

各测点位置如下：
故障分析

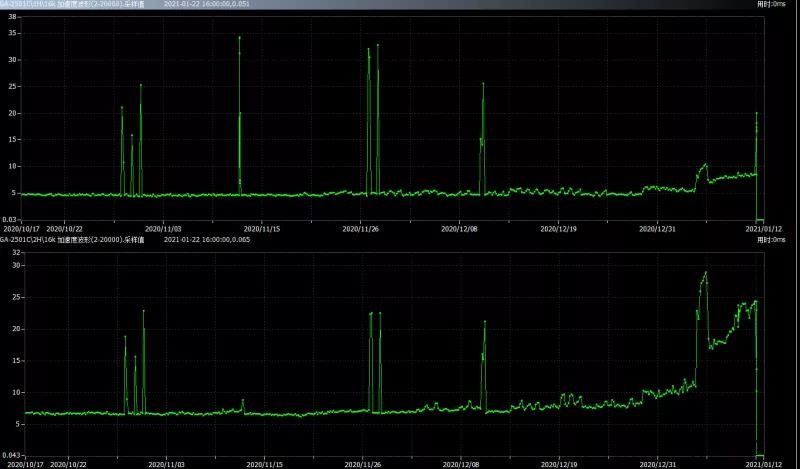

高频加速度趋势显示前期存在波动高点，经与现场核对，应与加注润滑脂后存在润滑适应现象有关，近期存在上升趋势。

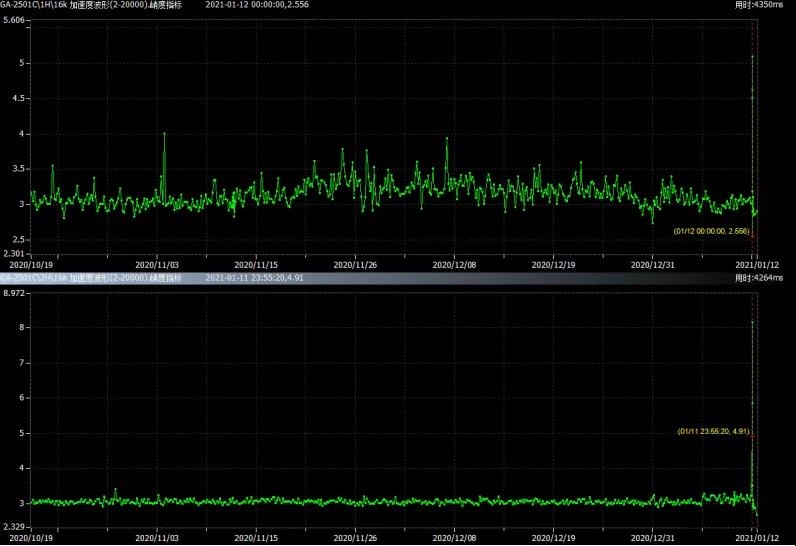

高频加速度峭度显示前期较平稳，11日突发出现明显上升，表明时域波形出现了较明显的冲击。

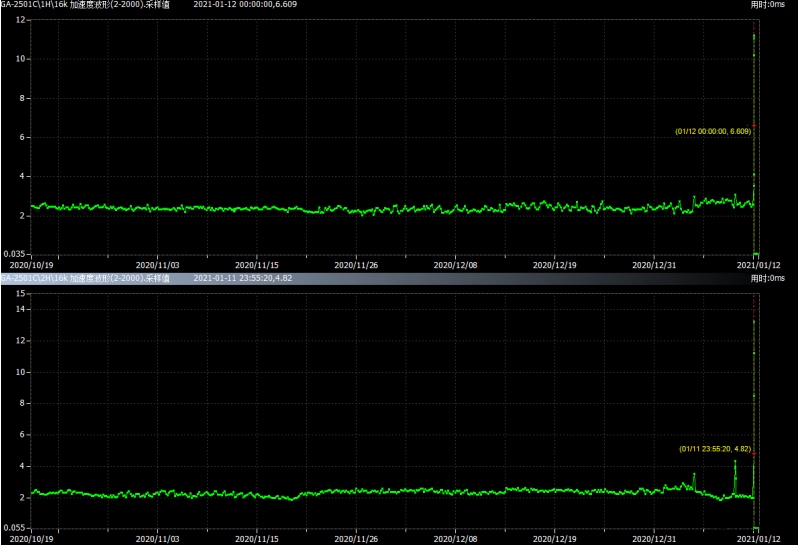

近期电机两端低频加速度前期较平稳，近期出现突发上升趋势。

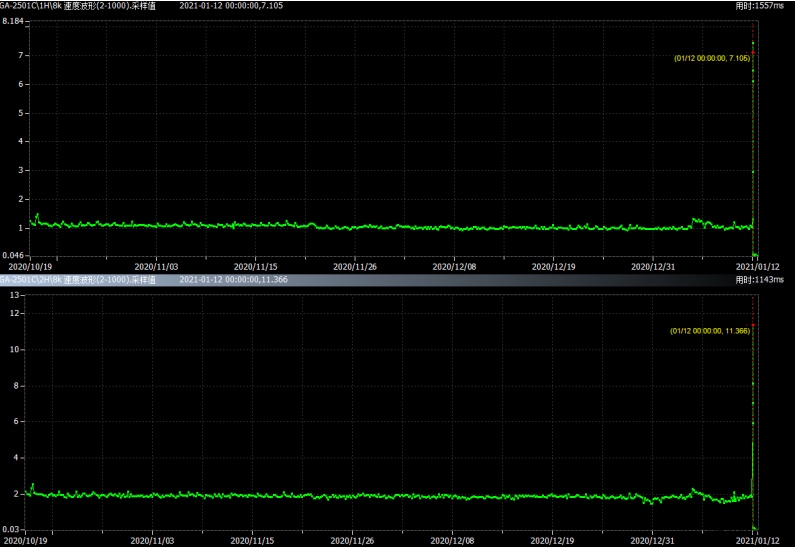

速度振动上升显著，劣化速度较快，驱动端总值较高，最高达到11mm/s左右。
高频加速度峭度高点数据显示高频加速度波形可见存在明显周期性冲击。

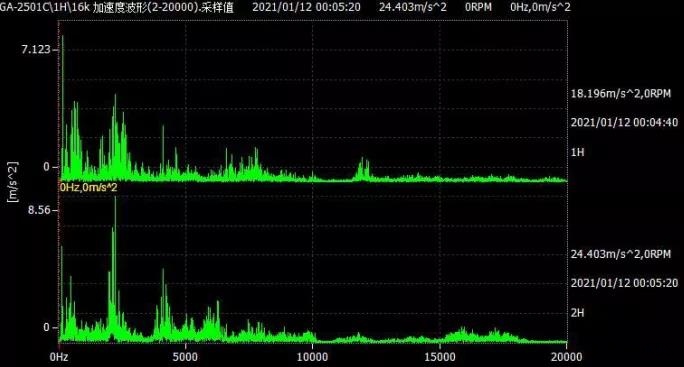

频谱可见低频段出现明显谐波能量及底部噪声能量。

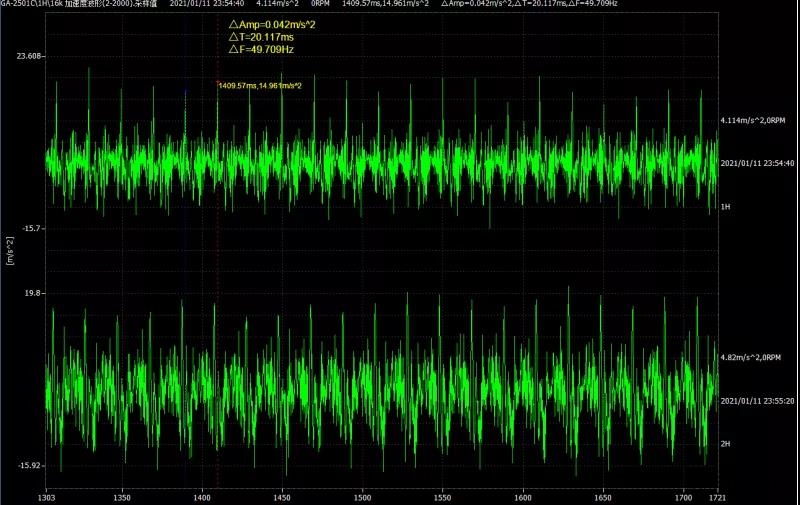

总值上升初期低频加速度时域波形以周期性冲击为主，冲击对称性较差，规律性较好。

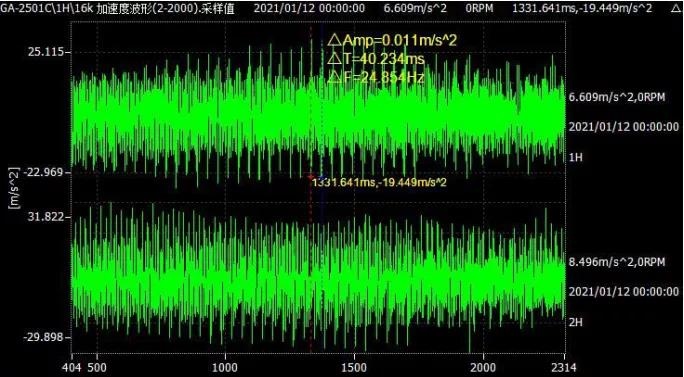

后续低频加速度时域波形显示出现半频冲击，冲击变为间歇性出现，稳定性变差。

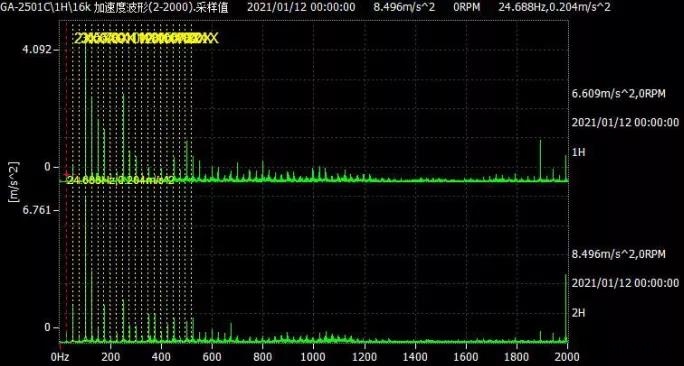

此时频谱半倍频谐波能量十分丰富。

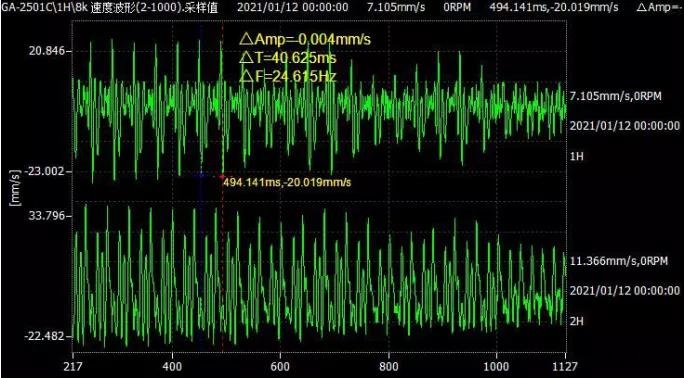

同时速度时域波形可见存在显著半频冲击。

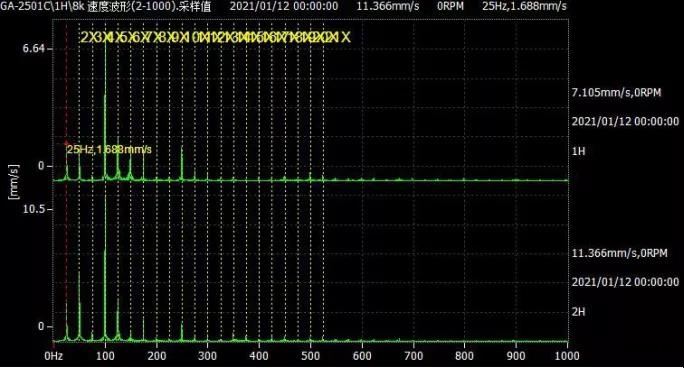

速度频谱也可见转频半频丰富谐波。
检维修过程描述
2021年01月12日 凌晨00:14分收到现场报警数据后，值班人员立即电话联系现场值班室告知现场电机轴承突发异常，建议现场立即安排检查电机异响及温升，并在电话后进行数据分析将结论发往现场。
2021年01月12日凌晨1点左右现场反馈接到报警后检查，当时发现电机轴承异响明显，温度偏高，已及时切换至备泵运行，目前经检查电机驱动端轴承跑圈发热，保持架损坏，电机轴磨损。

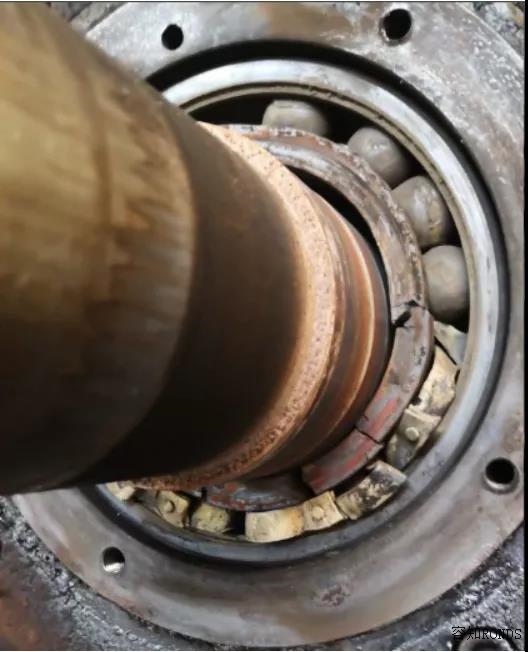

检修照片
