 玻璃纤维企业引风机轴承润滑案例分析



1
诊断缘由

系统报警,引风机轴承箱测点加速度振动上升,上升较明显。

2
诊断结论

机组轴承箱测点加速度呈显著上升趋势,应与轴承润滑状态相关,轴承早期磨损。

3
检修建议

关注机组轴承箱处温度变化,以及其密封、油封是否存在泄露或异常,检查润滑油液及润滑系统状况,改善轴承润滑。

4
设备信息

机组类型:悬臂式风机,电机+皮带+风机

电机转速:变速设备,额定转速980RPM

传感器类型:RH103T 加速度传感器

设备结构及测点照片如下

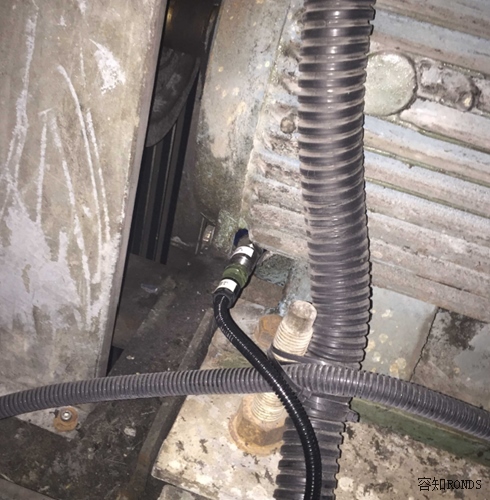

设备全貌


电机负荷端2H

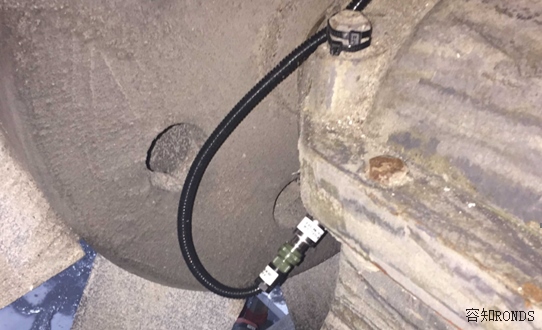

轴承箱连轴侧3H


轴承箱叶轮侧4H



5
故障分析

从2020/05/16左右起,机组轴承箱两测点加速度振动呈持续上升趋势,两测点上升趋势相对同步,由前期稳定的1.3m/s2左右,最高上升至5.5m/s2左右。

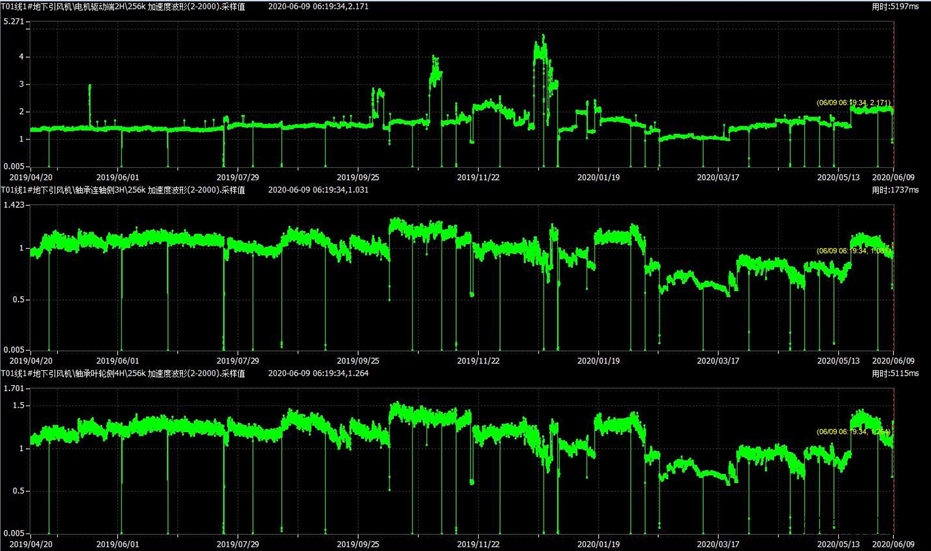

T01线1#地下引风机_设备多趋势

速度和低频加速度振动未见明显变化,电机端振动趋势比较稳定。

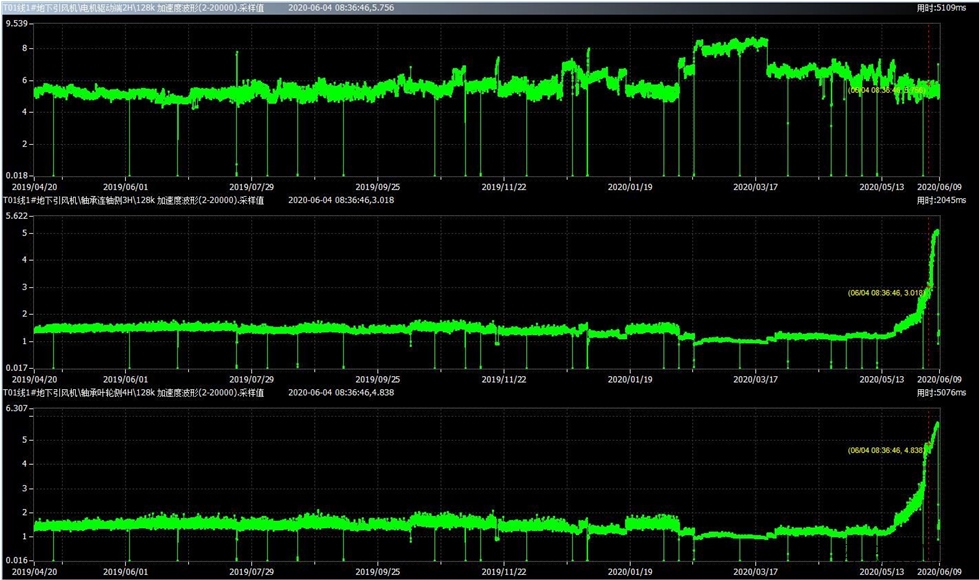

T01线1#地下引风机_设备多趋势

观察并对比不同时刻频谱可知,振动值的变化主要为2000Hz以上高频段底部噪声能量的上升

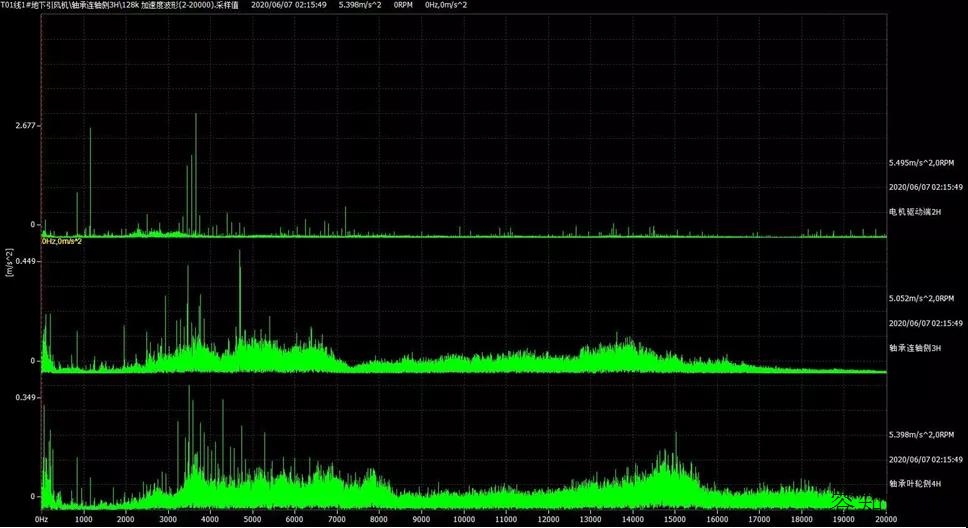

T01线1#地下引风机\轴承连轴侧3H\128k 加速度波形(2-20000).采样值_多频谱

对其包络解调主要以噪声为主,还可见一定的轴承损伤故障频率。

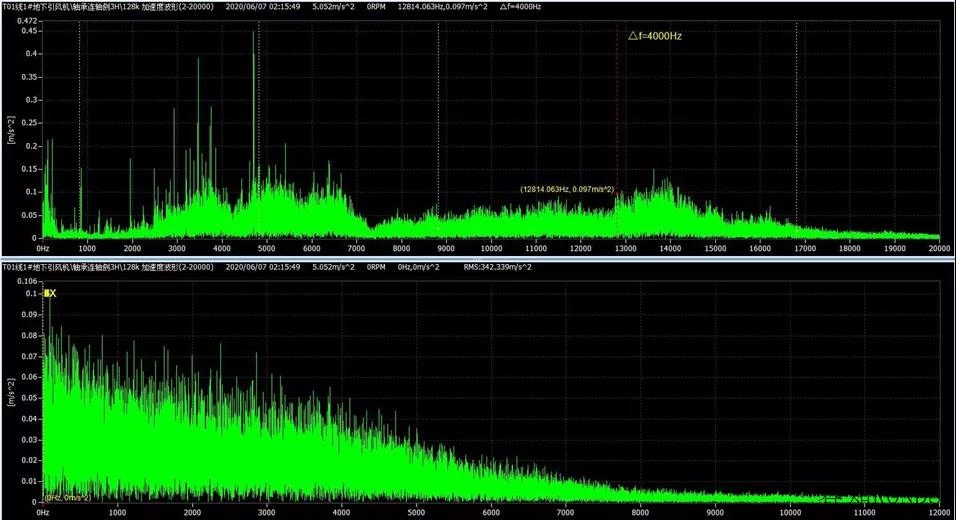

T01线1#地下引风机\轴承连轴侧3H\128k 加速度波形(2-20000)_包络解调


加速度波形中未见明显冲击,综合上述特征推测振动的变化与轴承润滑相关。

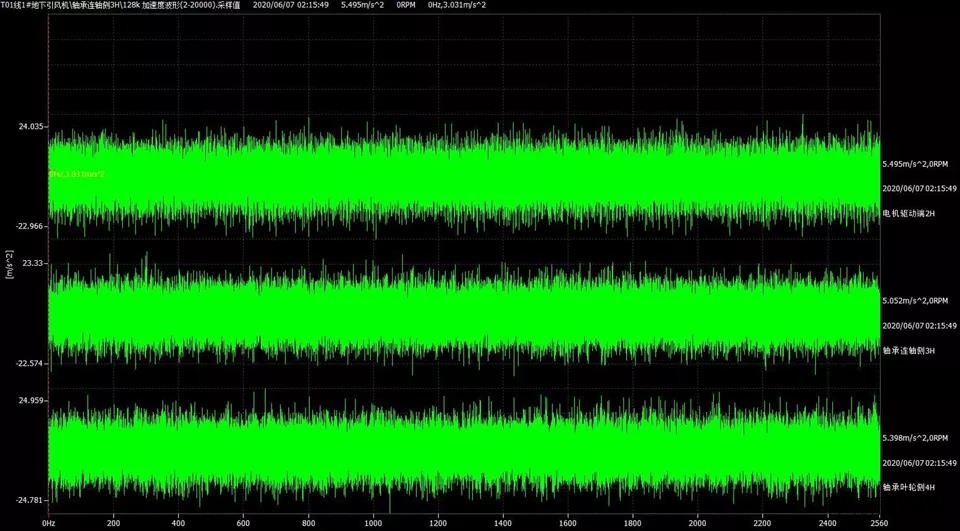

T01线1#地下引风机\轴承连轴侧3H\128k 加速度波形(2-20000).采样值_多时域波形



6
检维修过程
1

---2020年06月02日 推送诊断结论及检维修建议


结论:机组轴承箱测点加速度呈显著上升趋势,应与轴承润滑状态相关,轴承早期磨损。


检维护建议:关注机组轴承箱处温度变化,以及其密封、油封是否存在泄露或异常,检查润滑油液及润滑系统状况,改善轴承润滑。

2

---2020年06月08日 现场反馈情况


启机后轴承箱两端振动显著下降,电话联系现场核实,现场反馈改善润滑了,之前缺油。



7
检修验证

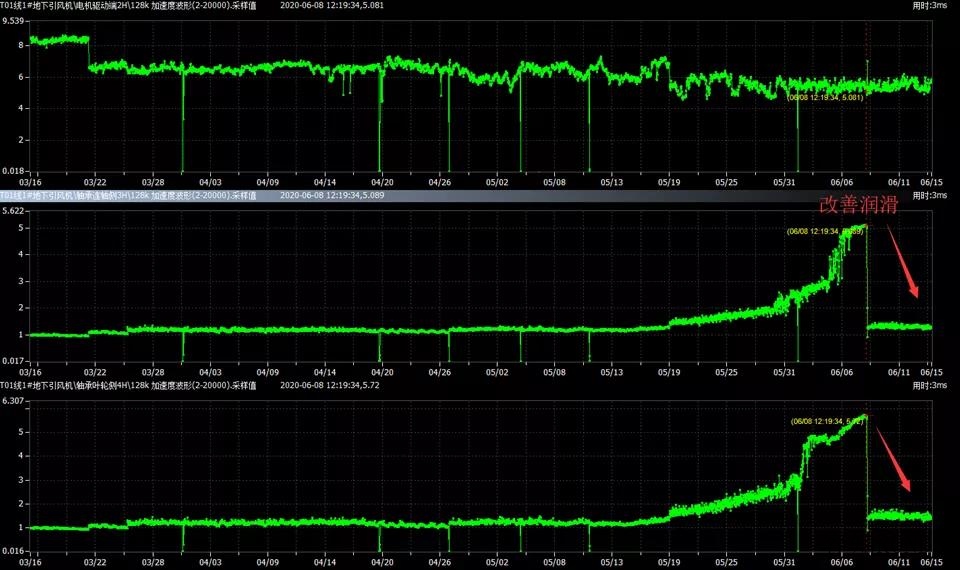

观察并对比改善润滑前后信号,发现高频加速度振动下降明显。




好了,各位同学,以上就是今天的设备故障诊断案例,希望各位同学能在生产现场中多多实践!
