快速计算轴承特征频率

怎样使用Excel计算轴承特征频率





轴承故障诊断过程中,我们要在频谱中寻找不同部件比如内圈、外圈等的特征频率,并以此为依据进行故障的定位。


根据轴承特征参数及轴转速计算轴承特征频率是轴承故障诊断的基本功,有一定诊断基础的朋友应该都对此有所了解,但是对一些刚刚接触轴承故障诊断的朋友可能就对此有些陌生了。


今天这篇文章就来给刚入门的小伙伴介绍一下如何使用我们熟悉的Excel软件来计算轴承特征频率。


提示



容知的MOS3000等软件内部内置了轴承库及制作复杂特征参数表功能,感兴趣的朋友可以通过查询软件说明书学习。


1
轴承特征参数

理论上轴承特征参数其实是一组固定的值,与轴承的节圆直径、滚子直径、滚子个数以及接触角相关。

一般知道一盘轴承的型号及滚动体个数后,其特征参数就明确了。轴承特征参数主要有以下几个:


BPFO:外圈特征参数


BPFI:内圈特征参数


FTF:保持架特征参数


BSF:滚动体特征参数

计算轴承特征频率的方法是使用上述不同特征参数乘以轴承内外圈转差频率,就得到了不同部件的特征频率。

根据轴承的工作模式分为三种情况:


外圈固定、内圈旋转


内圈固定、外圈旋转


内外圈同时旋转

其实不论哪种情况,都是使用特征参数乘以内外圈的转差频率就可得出轴承不同部件的特征频率。

我们常见的设备中绝大多数都属于第一种情况。





今天我们以6330轴承为例,首先来介绍最常见的第一种情况,外圈固定、内圈旋转.





2
获取特征参数 - 网站查询
1

---打开网站:

http://webtools.skf.com/BearingCalc/selectProduct.action

该网站可查到大部分轴承的特征参数

2

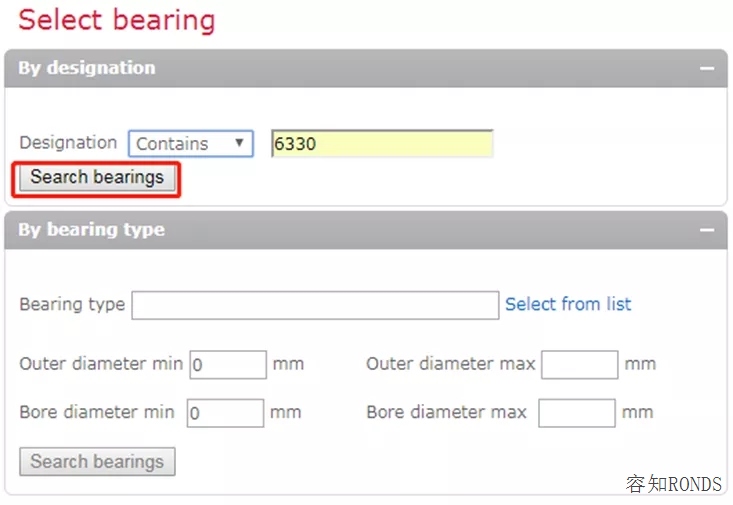

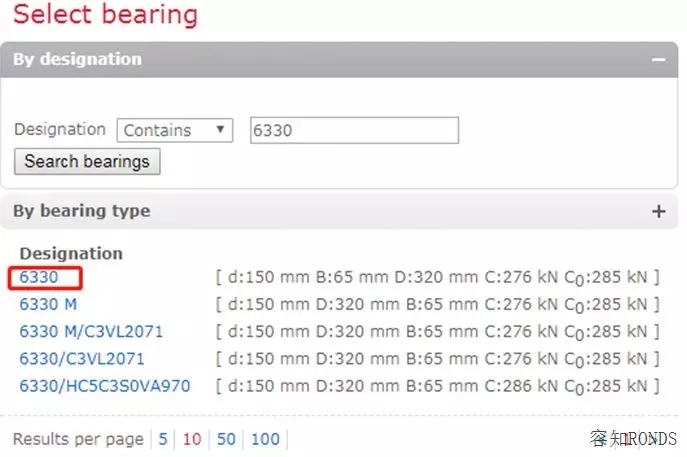

---输入轴承型号并点击search bearings搜索轴承


3

---选择需要的轴承型号


4

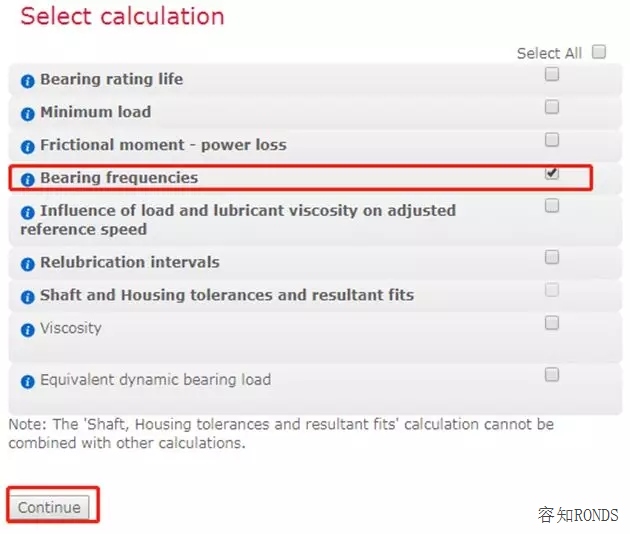

---选择bearing frequencies后点击continue


5

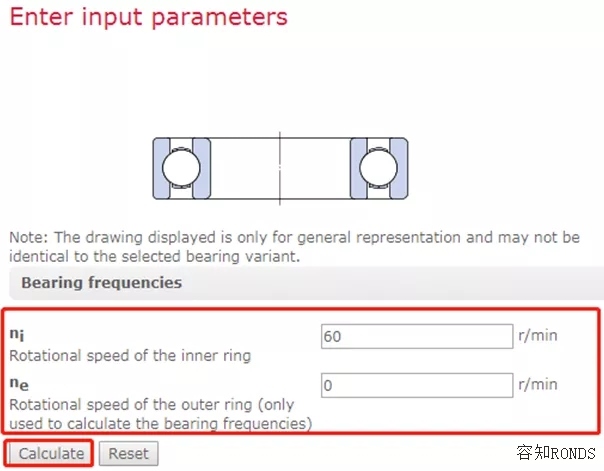

---在内圈转速处输入60,在外圈转速处输入0,点击calculate


6

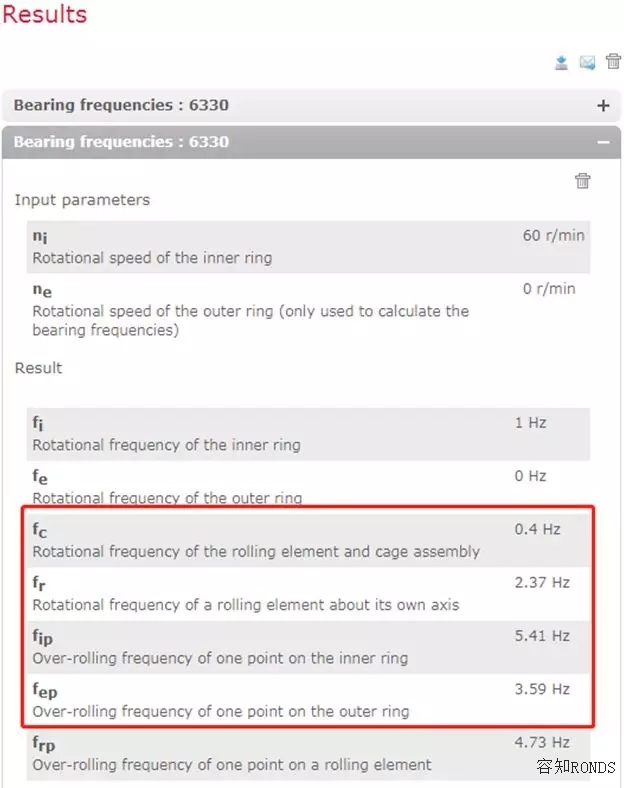

---得到轴承特征参数


其中fC即为FTF,fr即为BSF,fip即为BPFI,fep即为BPFO。





其实该网站也可以直接用来计算特定转速的轴承特征参数,只是比较繁琐,下面我们就介绍使用我们熟悉的Excel软件进行轴承参数表的制作方法,这样做好后就十分方便,在用于变速设备上也很高效。





3
制作轴承参数表 - Excel软件
1

---得到相关轴承特征参数后,我们使用Excel软件制作如下表头



为什么会有一个BSF*2呢?

因为在柱轴承或锥滚子轴承等滚子轴承的滚动体损伤时,损伤点会稳定的同时冲击内圈与外圈,所以频谱中的2倍滚动体特征频率往往很明显,1倍反而不明显。


小思考

上表中的滚子数为什么是9呢?

大家把BPFI和BPFO加起来看看是多少呢?




2

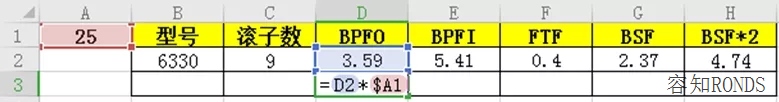

---在表格旁边一栏中输入内圈的转频,注意是转频(单位:Hz)——也就是转速(单位:RPM)除以60以后的结果,然后在特征参数下输入如图中的公式


3

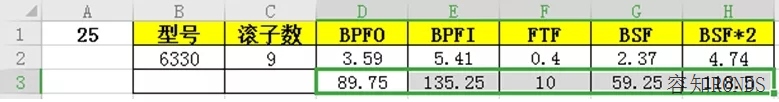

---使用右下角小十字拖动填充序列,即完成了轴承特征参数表的制作


4

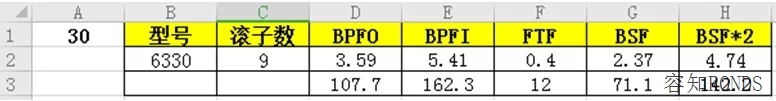

---这样制作的表格,在转速发生变化时,只需改变转频即可快速获得相关轴承特征频率


5

---通过上述方法,大家可以制作基于不同设备的轴承参数表,这样就为大家日后又快又准的找到轴承特征提供了便利条件。






怎么样,是不是很简单呢?

大家快去收集轴承参数动手实践吧!
